6 способов увеличить производительность экрана ротационного шейкера

Чтобы максимизировать производительность промышленного ротационного вибрационного грохота, операторы предприятий должны систематически оптимизировать механические параметры и динамику подачи. Достижение максимальной объемной производительности требует точного распределения размеров ячеек, стратегической регулировки частоты вибрации и многоплоскостной амплитуды, использования многослойных конфигураций сит, непрерывной стабилизации объемной подачи, строгого выполнения интеграции ультразвукового скрининга и регулярных графиков механического обслуживания.

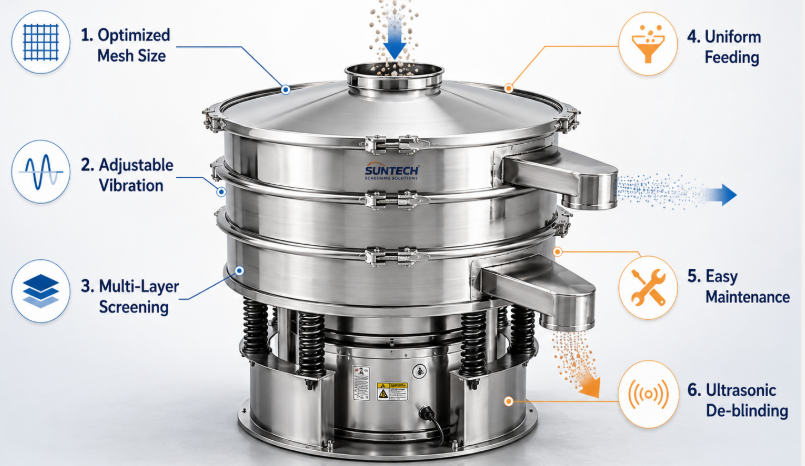

Оглавление

• Выберите подходящий размер сетки

• Отрегулируйте частоту и амплитуду вибрации

• Увеличьте количество слоев экрана

• Оптимизируйте количество корма и метод кормления

• Регулярно очищайте и обслуживайте экран

• Интеграция передовой ультразвуковой технологии устранения слепоты

Выберите подходящий размер сетки

Выбор подходящего размера ячеек включает в себя баланс между соотношением открытой площади сита и механической структурной целостностью проволочной ткани, чтобы гарантировать быстрое прохождение частиц и предотвратить накопление частиц близкого размера.

При инженерном анализе промышленного вращающегося вибрационного сита пропускная скорость прямо пропорциональна общему проценту открытой площади ситового полотна. При переработке плотных промышленных материалов или химических порошков выбор сетки исключительно на основе номинальных точек разделения часто приводит к субоптимальным скоростям потока. Инженеры должны оценить диаметр проволоки наряду с размером отверстия. Меньший диаметр проволоки увеличивает общую чистую открытую площадь, позволяя проходить большему объему материала в единицу времени, хотя одновременно снижает абсолютный механический срок службы сетчатого полотна при постоянных усталостных нагрузках.

Взаимодействие между распределением частиц по размерам и апертурой сита представляет собой основную переменную в физике обработки материалов. Частицы близкого размера, определяемые как частицы размером от 0,85 до 1,15 размера отверстия, представляют серьезный риск застревания в отверстиях. Это явление ограничивает доступную площадь сепарации и вызывает линейное снижение объемной производительности. Благодаря использованию специальной сетки с прямоугольными отверстиями или специальными удлиненными отверстиями вероятность прохождения частиц неправильной формы значительно увеличивается, уменьшая ослепление и повышая совокупную производительность промышленного сортировочного агрегата.

Европейские перерабатывающие предприятия часто запрашивают изготовленные по индивидуальному заказу модели сеток из высокопрочной нержавеющей стали, которые оптимизируют соотношение апертуры и проволоки. Наш инженерный отдел разрабатывает эти системы со специальным натяжением сетки, которое соответствует физическим свойствам целевого материала, будь то минеральные заполнители высокой плотности или деликатные пищевые ингредиенты. За счет согласования параметров сетки с динамикой конкретного материала общая эффективность обработки повышается, что позволяет машине выдерживать большие объемы обработки без преждевременных механических поломок.

Технические характеристики для оптимизации сетки

Преимущества производительности оптимизированного распределения сетки

1. Минимизация улавливания частиц близкого размера, что позволяет поддерживать постоянную конфигурацию открытой зоны при длительных производственных циклах.

2. Снижение противодавления на просеивающей поверхности, что обеспечивает равномерную толщину слоя материала по всему диаметру вращающегося вибрационного сита.

3. Улучшенная передача механического резонанса между приводным двигателем и ситовым полотном, снижающая потери энергии из-за эффекта демпфирования материала.

Отрегулируйте частоту и амплитуду вибрации

Регулировка частоты и амплитуды вибрации требует манипулирования верхним и нижним эксцентриковым грузом вибродвигателя, чтобы оптимизировать время удержания материала и силы ускорения на поверхности настила.

Механическая движущая сила профессионального роторного вибрационного грохота во многом зависит от конфигурации эксцентриковых грузов, установленных на валу вертикального вибрационного двигателя. Верхний эксцентриковый груз создает горизонтальное орбитальное движение, которое перемещает материал от центральной точки подачи наружу к периферии. Нижний эксцентриковый груз создает вертикальное опрокидывающее движение, которое определяет вертикальное ускорение и псевдоожижает слой материала. Модуляция фазового угла между этими двумя грузами изменяет спиральный путь движения материала, напрямую регулируя его общее время удерживания на просеивающей платформе.

Чтобы максимизировать производительность, материал должен образовывать тонкий, сильно псевдоожиженный слой, который покрывает максимально возможную площадь поверхности сита, не задерживаясь и не собираясь по периметру разгрузки. Увеличение амплитуды вибрации за счет дополнительных эксцентриковых грузовых блоков увеличивает вертикальную силу удара. Эта дополнительная сила вытесняет застрявшие частицы и нарушает адгезию поверхности влажных или связных материалов. Однако чрезмерная амплитуда может привести к чрезмерному отскоку частиц, снижая вероятность их прохождения через отверстия сита и увеличивая структурную нагрузку на подшипники двигателя и корпус рамы сита.

Фактические оценки клиентов показывают, что европейские перерабатывающие заводы отдают предпочтение приводам с регулируемой частотой (ЧРП) в сочетании с мощными двигателями с двойным весом. Эта специализированная конфигурация позволяет операторам точно настраивать скорость двигателя от 1440 до 2900 об/мин с учетом изменяющихся свойств материала. Наше оборудование оснащено системой регулируемого угла опережения, обычно откалиброванной в пределах от 15 до 45 градусов, которая обеспечивает точный контроль скорости перемещения материала и обеспечивает предсказуемые траектории разделения в широком спектре промышленных применений.

Матрица параметров механизма вибрации

Структурные компоненты системы привода

• Вертикальный вибрационный двигатель: специально разработанный с двойными удлинителями вала для поддержки тяжелых эксцентриковых грузовых блоков.

• Регулируемые эксцентриковые грузовые блоки: Сегментированные стальные грузы, откалиброванные для точного постепенного увеличения векторов горизонтальной и вертикальной силы.

• Изолирующие пружины сжатия для тяжелых условий эксплуатации: пружины из высокоусталой стали, предназначенные для поглощения нефункциональных боковых напряжений и изоляции базовой рамы.

Увеличьте количество слоев экрана

Увеличение количества слоев сита увеличивает активную площадь сепарационной поверхности в пределах одной занимаемой площади, позволяя сортировать несколько фракций и повышать общий объемный выход.

Когда производственная площадь ограничена, добавление дополнительных ситовых дек в один узел вращающегося вибрационного сита обеспечивает эффективный метод увеличения общей производительности. Многодековые конфигурации одновременно разделяют исходный материал на фракции определенного размера, устраняя необходимость в серийных автономных системах просеивания. В трех- или четырехъярусной компоновке материал проходит через отверстия с более мелкой сеткой от верхнего яруса к нижнему основанию, распределяя структурную нагрузку по нескольким уровням и предотвращая перегрузку любого отдельного ситового полотна.

Механическая конструкция многослойных систем требует тщательного баланса распределения веса и жесткости конструкции. Поскольку к вертикальному узлу добавляются дополнительные экранирующие и зажимные кольца, центр тяжести смещается вверх, изменяя механическую реакцию изолирующих пружин. Чтобы обеспечить постоянную передачу вибрации на нижние палубы, инженеры должны отрегулировать эксцентриковые грузы, чтобы компенсировать возросшую нагрузку на конструкцию. Без этих регулировок нижние деки могут испытывать меньшие силы ускорения, что приводит к скоплению материала, утолщению слоя и, в конечном итоге, к снижению общего качества сепарации.

Наши промышленные многоярусные модели оснащены усиленными зажимными кольцами с быстрой фиксацией и высокопрочными промежуточными рамами, обеспечивающими полную герметизацию и сохранение выравнивания конструкции при больших нагрузках. Такой структурный подход предотвращает перекрестное загрязнение между фракциями продукта, что является общим ограничением конструкции недорогих альтернатив. Европейские инженерные стандарты уделяют большое внимание структурной стабильности и модульной конструкции рамы, что позволяет операторам быстро адаптировать или реконфигурировать ситовые платформы по мере изменения производственных потребностей с течением времени.

Технические характеристики многопалубных компонентов

Операционные классификации для многоуровневых систем

1. Уровень грубой очистки: дека верхнего уровня справляется с большими массовыми потоками, защищая более мелкие сетки нижнего уровня от сильного износа частиц.

2. Промежуточный уровень калибровки: средние деки обеспечивают точное распределение частиц, обеспечивая узкие допуски по размеру для промышленного применения.

3. Уровень классификации мелкой пыли: Нижняя дека изолирует сверхтонкую пыль, используя специальные устройства, препятствующие ослеплению, для обеспечения стабильного прохождения материала.

Оптимизируйте количество корма и метод кормления

Оптимизация количества и метода подачи корма требует внедрения автоматических устройств объемного дозирования для обеспечения непрерывного, централизованного и равномерного распределения материала по просеивающей поверхности.

Неконтролируемые скачки массового расхода представляют собой основную причину механической неэффективности и засорения экранов в промышленных операциях. Когда сыпучие материалы неравномерно выгружаются во вращающееся вибрационное сито, слой материала быстро утолщается в центральной точке входа. Это накопление гасит механические вибрации полотна экрана, предотвращая попадание частиц в отверстия сетки. Для оптимальной эффективности разделения слой материала не должен превышать толщину, в три-четыре раза превышающую размер отверстия, гарантируя, что каждая частица может эффективно взаимодействовать с отверстиями сита.

Внедрение централизованной, равномерной системы подачи позволяет поступающему материалу равномерно распределяться на 360 градусов сразу после контакта с сортировочной площадкой. Такой подход позволяет максимально использовать имеющуюся активную площадь экранирования и предотвращает преждевременный износ локализованных участков проволочной сетки. Использование внешнего вспомогательного оборудования, такого как поворотные клапаны, вибрационные питатели или специальные буферные бункеры, помогает сглаживать колебания потока на входе, обеспечивая устойчивый и предсказуемый поток материала, соответствующий производительности машины.

В конструкции нашего оборудования предусмотрен встроенный центральный распределительный конус, расположенный непосредственно под входным отверстием для подачи. Этот компонент преобразует вертикальное воздействие материала в плавное радиальное течение, уменьшая механическую нагрузку на тонкую проволочную сетку. Эта система распределения особенно важна при интеграции высокопроизводительных систем, таких как ультразвуковой вращающийся сепаратор с вибрационным ситом для удаления примесей в пищевой промышленности , где создание контролируемой, последовательной схемы подачи имеет важное значение для поддержания строгих стандартов чистоты и предотвращения перегрузки сита.

Показатели оптимизации механизма подачи

Ключевые элементы регулирования потока сырья

• Центральный распределительный конус: направляет вертикальные потоки материала в радиальные пути для оптимизации использования сита.

• Регулируемая буферная заслонка: регулирует скорость материала на входе в машину, чтобы предотвратить повреждение сетки высокоскоростными ударами.

• Автоматизированный датчик нагрузки: отслеживает вес материала по платформе и динамически регулирует скорость питателя для максимизации производительности.

Регулярно очищайте и обслуживайте экран

Регулярная очистка и обслуживание сита требует строгого соблюдения графиков профилактического обслуживания по замене изношенных прокладок, проверке натяжения сита и очистке засоренных отверстий.

Механическая эффективность промышленного вращающегося вибрационного сита во многом зависит от поддержания надлежащего структурного натяжения проволочной сетки. В течение продолжительных рабочих циклов постоянное воздействие материалов и структурная вибрация приводят к растяжению и провисанию сетки сита. Эта потеря натяжения ослабляет акустическую и механическую энергию, передаваемую от вибрационного двигателя, замедляя движение материала и снижая общую эффективность разделения. Еженедельные проверки имеют решающее значение для проверки того, что сетка остается надежно прикрепленной к опорному кольцу и что натяжной механизм надежно зафиксирован на месте.

Помимо контроля натяжения сетки, для стабильной работы необходимо поддерживать надежную целостность уплотнения на всех стыках промежуточной рамы. Изношенные или поврежденные прокладки из силикона или EPDM могут позволить мелким частицам проходить через отверстия сетки, что приводит к выходу продукта, не соответствующего техническим характеристикам, и потенциальному перекрестному загрязнению. Внедрение структурированной программы технического обслуживания, включающей проверку момента затяжки зажимных колец, проверку изолирующих пружин на наличие микротрещин и проверку клеммных соединений двигателя, помогает предотвратить неожиданные механические поломки и обеспечивает долгосрочную эксплуатационную надежность.

Для применений, связанных с труднорассеиваемыми материалами, включение специальных устройств против ослепления, таких как прыгающие шарики или ползунковые кольца, непосредственно под тканью экрана, обеспечивает непрерывную механическую очистку апертуры. Эти устройства во время работы отскакивают от нижней части сетки, выбивая застрявшие частицы и сохраняя открытое пространство чистым. Такая установка для технического обслуживания особенно ценна при обработке плотных материалов, таких как порошки карбоната кальция, в таких системах, как ультразвуковое вращающееся вибрационное сито для порошка карбоната кальция , где для поддержания высокой производительности необходимо непрерывное действие, препятствующее заслепанию.

Матрица задач профилактического обслуживания

Интеграция передовой ультразвуковой технологии устранения слепоты

Интеграция передовой технологии ультразвукового удаления слепящих частиц позволяет вводить высокочастотные акустические волны непосредственно в сетку сита, чтобы ослабить поверхностное натяжение и исключить ослепление при обработке ультрадисперсных порошков.

Стандартные механические системы защиты от запотевания, такие как прыгающие резиновые шарики или скользящие диски, часто плохо справляются с обработкой ультрамелких материалов размером менее 200 меш. Эти мелкие порошки очень склонны к агломерации, электростатическому заряду и адгезии к поверхности, вызванной влагой, что может привести к засорению отверстий сита в течение нескольких минут после запуска. Интеграция усовершенствованной ультразвуковой системы управления решает эту проблему путем преобразования электрической энергии в высокочастотные механические вибрации низкой амплитуды, которые поддерживают постоянную чистоту поверхности экрана.

Ультразвуковая система состоит из внешнего цифрового генератора, пьезоэлектрического преобразователя и специализированного резонансного распределительного кольца, приваренного непосредственно к раме экрана. Генератор излучает высокочастотные электрические колебания (обычно от 30 до 36 кГц), которые преобразователь преобразует в микроскопические акустические волны. Эти волны распространяются равномерно по всей поверхности проволочной сетки, генерируя непрерывные высокочастотные импульсы, которые уменьшают трение между частицами материала и проволокой экрана, позволяя мелким порошкам быстро проходить сквозь них.

Эта технология очень эффективна для сложных задач разделения, например, в пищевой промышленности и промышленном химическом производстве. Системы, оснащенные этой технологией, такие как наши высокопроизводительные ультразвуковые сепараторы с вращающимся вибрационным ситом , при переработке мелких материалов обеспечивают производительность в десять раз большую, чем традиционные механические сепараторы. Европейские фармацевтические производители и производители современных материалов отдают предпочтение этим интегрированным ультразвуковым конструкциям, поскольку они обеспечивают точные разделительные разрезы и исключают износ сетки, вызванный агрессивными методами механической очистки.

Архитектура спецификации ультразвуковых компонентов

Эксплуатационные преимущества конфигураций акустического устранения ослепления

1. Полное устранение ослепления экрана из-за электростатических зарядов, прилипания влаги или частиц сложной неправильной формы.

2. Поддерживает стабильное соотношение открытой площади на протяжении длительного производственного цикла, обеспечивая предсказуемые и повторяемые результаты обработки.

3. Уменьшает физический износ мелкоячеистых сит, устраняя необходимость в агрессивных механических чистящих дисках или резиновых шариках.

Краткое содержание

Оптимизация производительности и производительности промышленного ротационного вибрационного грохота требует систематического подхода, который сочетает в себе механические настройки и методы обработки материалов. Выбирая правильные параметры сетки, оптимизируя вес двигателя и используя многодековые конфигурации, заводы могут значительно увеличить пропускную способность материала. Внедрение автоматических объемных питателей обеспечивает равномерное использование сита и предотвращает перегрузку станины, а строгие процедуры профилактического обслуживания защищают компоненты от преждевременного износа и обеспечивают эффективную работу ситового полотна. Для работы со сложными, ультрадисперсными или связными порошками интеграция передовых систем ультразвуковой очистки предлагает высоконадежное решение, поддерживающее чистоту отверстий сита и максимизирующее производительность в сложных промышленных условиях.
