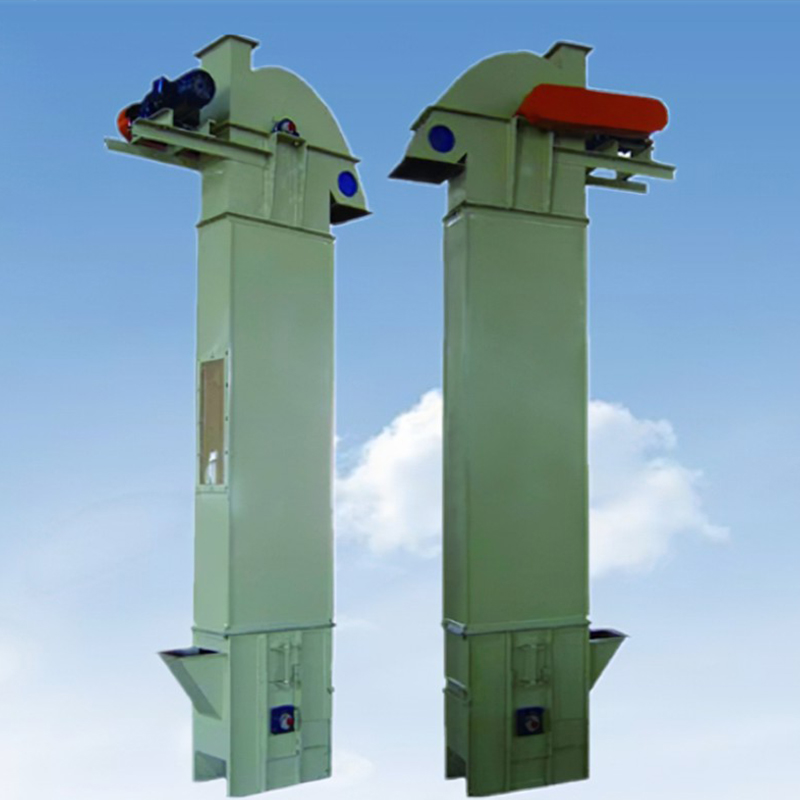

Цепной ковшовый элеватор типа TH подходит для транспортировки порошкообразных, гранулированных и мелких кусковых неабразивных и мелких абразивных материалов.

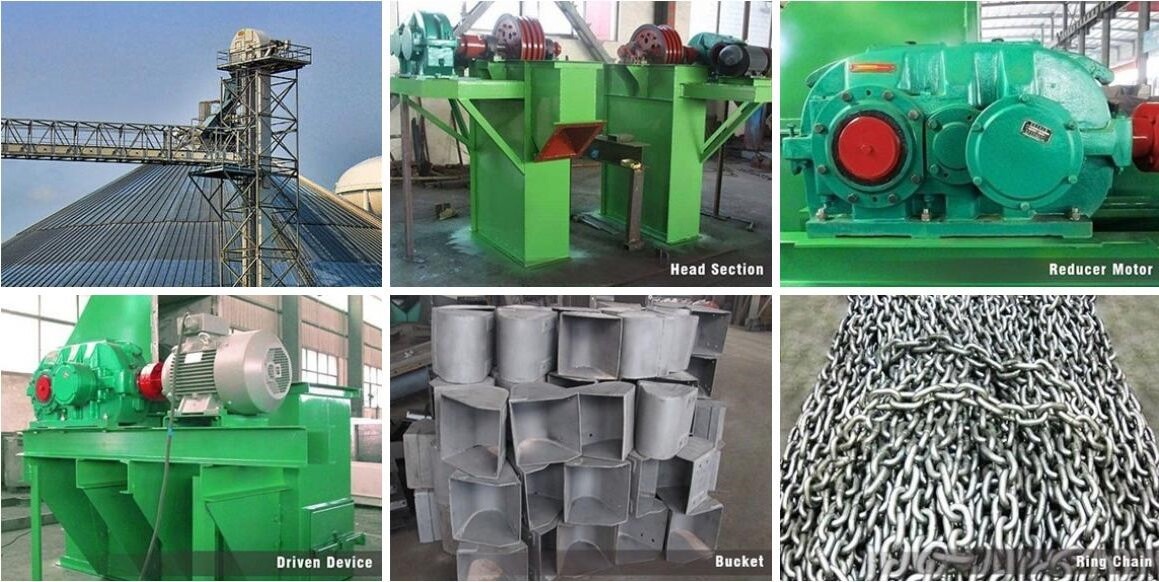

Ковшовый элеватор типа TH представляет собой разновидность ковшового элеватора с кольцевой цепью, в котором используется смешивание или гравитационная разгрузка, а также загрузка копающего типа.Он подходит для транспортировки порошкообразных, зернистых, мелкокусковых материалов с низкой абразивностью, объемная плотность которых составляет менее 1,5 т/м3, которые легко выгружать.
1. Тяговые детали представляют собой высокопрочную кольцевую цепь из низколегированного сплава, которая после соответствующей термообработки имеет высокую прочность на разрыв и износостойкость, а также длительный срок службы.
2. Ковшовый элеватор типа TH имеет собранное цепное колесо.Корпус колеса и обод колеса соединены высокопрочными болтами.После того, как звездочка изношена до определенной степени, болты можно отвинтить, а обод можно разобрать и заменить, что удобно для замены, экономит съем материала и снижает затраты на техническое обслуживание;
3. В нижней части используется тяжелое натяжное устройство с молотковым рычагом, которое может осуществлять автоматическое натяжение.После установки без регулировки может поддерживать постоянное натяжение, обеспечивая тем самым нормальную работу машины, избегая проскальзывания или рассоединения цепи;
4. Высота подъема работает плавно и надежно, с низким уровнем шума и простотой обслуживания.
5.Подъемно-транспортная способность улучшенной модели более чем на 30% выше, чем у обычной модели.
6. Кольцевая цепь элеватора выкована из низколегированной стали, подвергнута цементации и закалке, что обеспечивает чрезвычайно высокую прочность на разрыв и износостойкость.
Ковшовый элеватор с кольцевой цепью TH | ||||||||||
Модель | ТХ160 | ТХ200 | ТХ250 | ТХ315 | ТХ400 | ТХ500 | ТХ630 | ТХ800 | ТХ1000 | ТХ1250 |
Тип ковша | ш | ш | ш | ш | ш | ш | ш | ш | ш | ш |
Емкость м³/ч | 25 | 29 | 48 | 60 | 94 | 118 | 185 | 235 | 365 | 613 |
Ширина ковша мм | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Объем ковша | 1.9L | 2.4L | 4.6L | 6.0L | 9.5L | 15.0L | 23.6L | 37.5L | 58.3L | 92L |
Шаг ковша мм | 500 | 500 | 500 | 512 | 512 | 688 | 688 | 920 | 920 | 864 |
Скорость ковша | 1,2 м/с | 1,4 м/с | 1,5 м/с | 1,6 м/с | ||||||
Цепь (диаметр×шаг), мм | 14×50 | 14×50 | 14×50 | 18×64 | 18×64 | 22×86 | 22×86 | 26х92 | 26×92 | 30×108 |
Номер цепи | 9 | 9 | 9 | 7 | 7 | 7 | 7 | 9 | 9 | 7 |
Количество цепей | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Диаметр ведущего шкива/мм | 300 | 365 | 520 | 630 | 710 | 800 | 900 | 1000 | 1250 | 1250 |
Нагрузка при разрыве одной цепи | ≥190 кН | ≥320 кН | ≥480 кН | ≥570 кН | ≥890кН | |||||
Скорость главного вала (об/мин) | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | 24.4 |
Макс.Материал Размер частиц мм | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 65 | 70 | 75 |
Ковшовый элеватор — это вид механического оборудования, предназначенного для транспортировки различных материалов.Поскольку разные материалы имеют разные свойства измельчения, а для частиц с большими свойствами измельчения неизбежно, что оболочка будет иметь определенный износ в процессе подъема.
Ковшовый элеватор может повысить износостойкость устройства в той части оборудования, которая контактирует с материалом на входе и выходе оборудования для формирования слоя материала.В процессе транспортировки материал контактирует с материалом, уменьшая износ пластины и обеспечивая износостойкость.Износостойкое устройство больше подходит для транспортировки измельченных или сыпучих материалов.Если материал вязкий или имеет определенную влажность, данный метод применять не рекомендуется.
