Что такое ковшовый элеватор? Объяснение использования и преимуществ

Пытаетесь перемещать громоздкие материалы вертикально в пределах ограниченной площади объекта? Операторы предприятий знают, что в современном промышленном производстве площадь является ценным активом. Это во многом определяет вашу общую операционную эффективность и прибыль. Если планировка вашего предприятия просто не может вместить обширную горизонтальную площадь наклонных ленточных конвейеров, лучшим инженерным решением станет Эти надежные системы беспрепятственно транспортируют сыпучие материалы из приемных бункеров, расположенных на уровне земли, в возвышающиеся силосы для хранения, экономя огромное количество квадратных метров. ковшовый элеватор .

В этом подробном инженерном руководстве мы разберем основную механику систем вертикальной транспортировки. Помимо основ, мы углубимся в конкретные конфигурации, реальные промышленные применения и точные параметры конструкции, которые вам необходимо оценить, чтобы максимизировать жизненный цикл оборудования и обеспечить высокий возврат инвестиций.

Ключевые выводы

• Основная функция: высокоэффективные вертикальные механизмы перемещения материалов, предназначенные для подъема сыпучих материалов — сухих, влажных, абразивных или хрупких — под строгим углом 90 градусов.

• Динамика разгрузки: в системах обычно используется либо центробежная разгрузка (выбрасывание сыпучих материалов с высокой скоростью), либо непрерывная разгрузка (осторожная разливка хрупких или вялых заполнителей).

• Тяговое средство: Выбор между ременным или цепным приводом не подлежит обсуждению; это полностью зависит от объемной плотности материала, температуры окружающей среды и абразивных характеристик.

• Управление жизненным циклом. Правильный объемный размер, упреждающее натяжение и выбор подходящих изнашиваемых вкладышей имеют решающее значение для предотвращения катастрофических простоев.

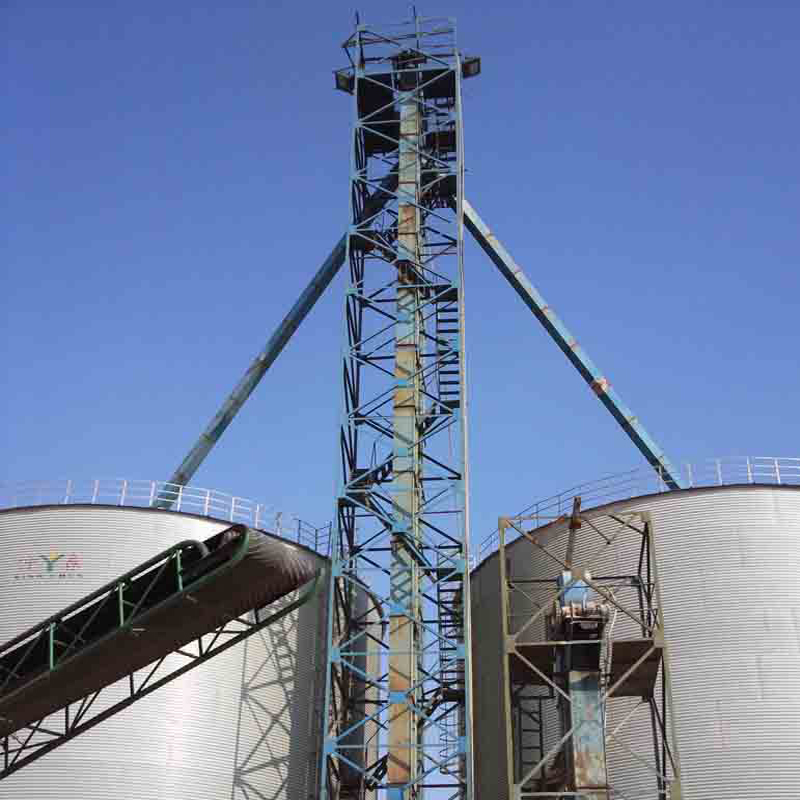

Что такое ковшовый элеватор? (Инженерные основы)

По своей сути промышленная вертикальная подъемная система представляет собой сверхмощный механизм, предназначенный для подъема сыпучих сыпучих материалов прямо вверх. Когда инженерам-технологам не хватает горизонтальной площади, необходимой для стандартной транспортировки, вертикальный подъем становится наиболее практичным конструктивным решением. Эти машины, спроектированные для непрерывной работы, обеспечивают дозированную, равномерную подачу материала от нижней точки загрузки к более высокой высоте разгрузки. Важно отметить, что весь процесс осуществляется в полностью закрытом пыленепроницаемом стальном корпусе.

Как на самом деле работает механизм

Операция основана на простом, непрерывном цикле. Процесс обработки начинается в нижней части системы, технически называемой загрузочным разделом. Когда тяговое средство (ремень или цепь) проходит через этот нижний шкив или звездочку, прикрепленные резервуары активно зачерпывают сыпучий материал, подаваемый во впускной бункер.

После загрузки ковши поднимаются по стволу элеватора с помощью моторизованного привода. Достигнув вершины — головной секции — материал выгружается в специальный желоб. Пустые ведра затем перемещаются обратно по обратной стороне корпуса, чтобы повторить цикл. То, как материал фактически выходит из ковша, во многом зависит от проектной скорости и конкретного геометрического профиля агрегата.

Основные компоненты системы

Стандартный вертикальный подъемник – это не просто ремень в коробке. Он состоит из прецизионных компонентов, работающих в унисон при тяжелых динамических нагрузках. Понимание этих частей необходимо для правильной спецификации и устранения неполадок на месте:

• Ведра: основные транспортные сосуды. В зависимости от требуемой стойкости к истиранию и химическому воздействию их штампуют или отливают из углеродистой стали, санитарной нержавеющей стали, нейлона, полиуретана или полиэтилена высокой плотности (ПЭВП).

• Ремень или цепь: гибкое тяговое средство. Он должен выдерживать статический вес ковшей и динамическую полезную нагрузку материала.

• Головная секция: Верхний терминал. Он заключает в себе ведущий шкив/звездочку, разгрузочный желоб и поддерживает узел тяжелого двигателя и коробки передач.

• Загрузочная секция: нижний терминал, куда поступает сырье. В нем находится хвостовой шкив, а также механическое или гравитационное натяжное устройство (натяжное устройство) для предотвращения проскальзывания ремня.

• Корпус (канал): Жесткий, непрерывно сварной стальной корпус. Он изолирует движущиеся части, защищает материал от атмосферных воздействий и надежно удерживает опасную горючую пыль.

• Приводной блок: двигатель, редуктор и блок обратного хода, отвечающие за создание крутящего момента и предотвращение реверса нагруженного ремня во время сбоя питания.

Типы промышленных ковшовых элеваторов

Выбор правильного типа конструкции является наиболее важным решением в процессе закупок. Если вы ошибетесь, вы столкнетесь с постоянным заклиниванием или преждевременным выходом компонентов из строя. В сфере погрузочно-разгрузочных работ эти системы стандартизируются на основе двух основных критериев: метода разгрузки и тягового средства.

Центробежная и непрерывная разгрузка

Выбор здесь строго продиктован физическими характеристиками обрабатываемого материала.

Ременные и цепные передачи: правильный выбор

Ваше тяговое средство должно идеально соответствовать весу, температуре и абразивности сыпучего материала.

В лифтах с ременным приводом используется толстая многослойная лента из резины или ПВХ. Они работают бесшумно, очень экономичны и превосходно работают на более высоких скоростях. Следовательно, ленточные установки являются отраслевым стандартом для более легких и менее абразивных сельскохозяйственных продуктов. Однако стандартные резиновые ленты имеют строгие температурные ограничения (обычно максимальная температура составляет около 120°C) и могут быть измельчены острыми частицами.

Напротив, в лифтах с цепным приводом используются одно- или двухцепочечные кованые промышленные цепи для тяжелых условий эксплуатации (например, кольцевые цепи или пластинчатые звенья). Эти надежные системы созданы для суровых условий. Например, мощный звеньевой цепной элеватор легко справляется с производительностью до 800 м³/ч, поднимает абразивные материалы, такие как дробленый известняк, на высоту до 50 метров и выдерживает температуру материала, достигающую 250°C — условия, при которых традиционная лента мгновенно расплавится.

Основные преимущества использования ковшового элеватора

Руководители промышленных предприятий и инженеры-технологи постоянно отдают предпочтение этому оборудованию среди альтернативных методов транспортировки по нескольким серьезным коммерческим причинам.

Максимальная эффективность вертикального пространства

Наиболее заметным преимуществом является агрессивное сохранение площади пола. Рассмотрим перегруженное производственное предприятие: наклонные ленточные конвейеры требуют массивной горизонтальной опоры для достижения значимого подъема, поскольку они ограничены наклоном в 15–20 градусов, прежде чем материал откатится назад. Вертикальные подъемники транспортируют материал под строгим углом 90 градусов, занимая лишь часть площади. Такая компактность абсолютно необходима в модернизированных объектах и ​​складских терминалах с высокой плотностью размещения, где пространство равнозначно деньгам.

Устойчивость к атмосферным воздействиям и работа без пыли

Безопасность на рабочем месте и соблюдение экологических норм не подлежат обсуждению в современной тяжелой промышленности. Вертикальные лифты имеют полностью закрытые цельносварные стальные корпуса. Эта устойчивая к атмосферным воздействиям конструкция защищает внутренние материалы от влаги, что жизненно важно для наружной установки, например, для зернохранилищ. Что еще более важно, жесткий корпус содержит опасную летучую пыль, предотвращая ее попадание в атмосферу предприятия и помогая предприятиям соблюдать строгие экологические нормы OSHA, NFPA и EPA.

Тенденции отрасли: переход к разумному и экологически чистому обращению

Сфера обработки сыпучих материалов быстро развивается. Недавние отраслевые исследования указывают на массовый сдвиг в сторону высокопроизводительных и экологически безопасных вертикальных систем погрузочно-разгрузочных работ. Поскольку требования глобальной цепочки поставок растут, а экологические нормы ужесточаются, руководители заводов больше не могут полагаться на негерметичное и неэффективное устаревшее оборудование.

Сегодня основное внимание уделяется закрытым конструкциям с нулевым уровнем выбросов и профилактическому обслуживанию. Современные вертикальные подъемники все чаще интегрируются с интеллектуальными датчиками Интернета вещей, такими как акустические мониторы подшипников и автоматические переключатели отслеживания ремня, которые предупреждают операторов о трении или несоосности до того, как произойдет катастрофический отказ. Кроме того, отрасли, работающие с высокоабразивными материалами, такими как фракционный песок или стеклобой, требуют специализированных, износостойких конфигураций, которые значительно сокращают выбросы пыли и одновременно увеличивают среднее время наработки на отказ (MTBF).

Общее использование и промышленное применение

Благодаря своей структурной адаптируемости эти системы служат основой погрузочно-разгрузочных работ во многих глобальных секторах. Однако точная механическая конфигурация сильно различается в зависимости от применения.

Горное дело, полезные ископаемые и нерудные материалы

В горнодобывающей промышленности и секторе строительных материалов действуют самые суровые условия эксплуатации, которые только можно себе представить. Предприятия должны постоянно поднимать измельченный уголь, сырой цементный клинкер, абразивный известняк и влажный гравий. Поскольку эти сыпучие материалы невероятно плотные и высокоабразивные, в этом секторе используются сверхмощные центробежные элеваторы с цепным приводом, оснащенные ковшами из устойчивой к истиранию (AR) стали, которые выдерживают постоянный ежедневный износ.

Сельское хозяйство и пищевая промышленность

В сельскохозяйственном секторе системы в основном используются для загрузки огромных силосов для хранения пшеницы, кукурузы и экструдированных кормов для домашних животных. Поскольку пищевые продукты и семенное зерно легко повредить, эта отрасль в значительной степени полагается на модели лент непрерывной разгрузки. Более медленная рабочая скорость и бережная разливка предотвращают разложение деликатных гранул, обеспечивая максимальное качество продукции.

Руководство по проектированию и выбору ковшового элеватора

Выбор подходящего оборудования требует точных инженерных расчетов, а не догадок. Превышение размера приводит к потере капитала и энергии, а уменьшение размера приводит к немедленным узким местам в работе. При проектировании индивидуального ковшового элеватора необходимо оценить конкретные параметры.

Расчет емкости и пропускной способности

Основным показателем является требуемая производительность, измеряемая в тоннах в час (TPH) или кубических метрах в час (м³/ч). Общая пропускная способность определяется тремя взаимодействующими переменными: объемом ковша, расстоянием между ковшами и рабочей скоростью тягового средства. Кроме того, инженеры должны учитывать реалистичную скорость заполнения. Ковши редко заполняются на 100% при работе на высокой скорости; Для сухих сыпучих материалов обычно используется коэффициент заполнения от 75% до 85%, чтобы обеспечить точную реальную пропускную способность.

Контрольный список прямого выбора: характеристики материала

Физические свойства вашего сыпучего материала определяют практически любой выбор механической конструкции. Используйте этот краткий справочник:

• Объемная плотность: если объем вашего материала превышает 1,5 т/м³ (например, металлические руды), откажитесь от резиновых ремней и выберите цепь с коваными звеньями, способную выдерживать огромную растягивающую нагрузку.

• Содержание влаги и сыпучесть: Сухой, сыпучий песок исключительно хорошо работает в стандартных стальных ведрах. И наоборот, влажная, вялая глина имеет тенденцию плотно укладываться на дно. Чтобы противостоять этому, используйте низкопрофильные бездонные ведра или используйте специальные полимерные материалы (например, сверхвысокомолекулярные материалы), устойчивые к прилипанию.

• Абразивность. Высокоабразивные материалы (например, кварцевый песок) требуют более толстых стальных корпусов, усиленных изнашиваемых кромок ковша и сверхпрочных пластинчатых цепей, чтобы предотвратить преждевременный катастрофический выход из строя.

Ковшовый элеватор или Z-конвейер: что подойдет именно вам?

Команды по закупкам часто сопоставляют традиционные вертикальные подъемники с Z-конвейерами (маятниковыми ковшовыми конвейерами). Хотя в обоих случаях используются ковши, их механическое применение существенно различается.

Если вашей единственной целью является высокопроизводительный вертикальный подъем в ограниченном пространстве, традиционный лифт, несомненно, является лучшим выбором. Однако, если вы работаете с очень хрупкими потребительскими продуктами (например, картофельными чипсами) и вам необходимо перемещаться по сложной схеме завода, не роняя материал, более высокие инвестиции в Z-конвейер оправданы.

Техническое обслуживание, надежность и устранение неполадок

Достижение высокой рентабельности инвестиций полностью зависит от стратегии активного технического обслуживания. В промышленной среде механические компоненты подвергаются постоянному трению и динамическим нагрузкам. Без стандартизированного протокола вы рискуете непредвиденным простоем и ускоренной деградацией оборудования.

Предотвращение проблем с отслеживанием и застреванием ленты

Одной из наиболее распространенных проблем при эксплуатации является смещение ремня. Когда ремень смещается вбок от центра шкива головки, он царапает внутренний стальной кожух. Это сильное трение приводит к выделению тепла, повреждению кромок ремня и созданию опасности возгорания. Чтобы смягчить это явление, эмпирическая инженерия требует использования шкивов с корончатой ​​головкой, которые естественным образом направляют ремень обратно к центру. В современных установках также используются автоматические блоки трения, которые немедленно отключают питание приводного двигателя, если боковой снос превышает допуски безопасности.

Заклинивание обычно возникает из-за перегрузки загрузочного раздела. Чтобы предотвратить это, требуется электронная блокировка привода элеватора с расположенным выше по потоку подающим оборудованием (например, поворотными клапанами) для обеспечения контролируемой объемной скорости подачи.

Контрольный список плановых проверок инженера

• Ежедневно: Контролируйте приводной двигатель на предмет необычных вибраций или чрезмерного нагрева. Осмотрите загрузочную секцию на предмет застревания или затопления материалом.

• Еженедельно: Проверьте механическое натяжное устройство на хвостовом шкиве. Отрегулируйте натяжение, чтобы предотвратить проскальзывание ремня или провисание цепи.

• Ежемесячно: проверяйте ковши на предмет сильного износа или деформации. Затяните ослабленные болты лифта, используя калиброванный динамометрический ключ; отсоединившееся ведро приведет к катастрофическому внутреннему заклиниванию.

• Ежеквартально: смазывайте все подшипники головки и чехла в соответствии со спецификациями смазки. Осмотрите и замените изношенные уплотнения вала, чтобы предотвратить утечку пыли.

Поиск подходящего производителя и следующие шаги

Выбор подходящего оборудования выходит далеко за рамки сопоставления номеров мощностей на обычном листе PDF. Долговечность вашей системы вертикальной транспортировки во многом зависит от инженерного опыта и качества производства вашего поставщика. Вам нужен партнер, способный решить конкретные проблемы, связанные с погрузочно-разгрузочными работами.

При оценке потребностей вашего предприятия инвестиции в надежное, специализированное оборудование составляют основу его эксплуатационной стабильности. Например, если вы обрабатываете суровые заполнители, вам не следует соглашаться на стандартную единицу измерения; вам нужен экологически чистый ковшовый элеватор с цепными звеньями песка, специально разработанный для работы с высокой абразивностью и при этом строго удерживающий кремнеземную пыль.

Всегда отдавайте предпочтение производителям, которые используют высококачественные материалы, предлагают надежную поддержку послепродажного обслуживания и разрабатывают системы с учетом точной объемной плотности и характеристик текучести вашего материала. Если вы модернизируете свое предприятие или проектируете новую линию погрузочно-разгрузочных работ, обратитесь к инженерным экспертам PK Machinery. Ознакомьтесь с полным ассортиментом наших сверхмощных вертикальных подъемных систем , чтобы получить индивидуальное предложение на оборудование, гарантирующее оптимальную производительность в полевых условиях.

Часто задаваемые вопросы (FAQ)

Как высоко может подниматься ковшовый элеватор?

Максимальная высота зависит от структурной целостности стального корпуса, прочности подъемной среды и доступной мощности приводного двигателя. Стандартные промышленные модели имеют длину от 20 до 150 футов. Однако в тяжелых условиях эксплуатации, таких как производство цемента, специализированные системы, использующие стальные тросовые ленты или тяжелые кованые пластинчатые цепи, могут успешно поднимать материалы на высоту более 50 метров (164+ футов). На этих высотах обязательны мощные ограничители обратного хода, чтобы предотвратить реверс нагруженной ленты во время сбоя питания.

Может ли ковшовый элеватор перерабатывать влажные или липкие материалы?

Да, но это требует весьма специфических конструктивных изменений. Стандартные центробежные модели непригодны, поскольку липкий продукт прилипает ко дну ведер, что резко снижает производительность. Для этих применений инженеры рекомендуют использовать элеваторы непрерывной разгрузки, работающие на более медленных скоростях, используя бездонные ведра или ведра, отлитые из полимеров с низким коэффициентом трения, таких как полиэтилен UHMW, чтобы обеспечить чистоту опорожнения.

Что вызывает проскальзывание ремня ковшового элеватора?

Проскальзывание ремня на головном шкиве обычно вызвано недостаточным натяжением на пыльнике, перегрузкой кожуха (заклиниванием) или изношенным запаздыванием головного шкива. Если натяжной механизм хвостового шкива не отрегулирован должным образом, ремень теряет трение, необходимое для захвата ведущего шкива. Кроме того, если материал затопляет загрузочную секцию быстрее, чем ковши успевают его зачерпнуть, возникающее сопротивление может остановить ленту, в то время как приводной шкив продолжает вращаться, вызывая серьезные ожоги от трения.

Как рассчитать мощность двигателя ковшового элеватора?

Расчет необходимой мощности двигателя (л.с.) включает определение общей высоты подъема, максимальной производительности (в фунтах или килограммах в минуту) и механического КПД компонентов привода. Упрощенная полевая формула, часто используемая инженерами: HP = (грузоподъемность в фунтах/мин × высота подъема в футах) / 33 000. Однако это базовое число необходимо умножить на коэффициент безопасности и трения (обычно от 1,2 до 1,5), чтобы учесть действие копания в секции багажника и неэффективность коробки передач.

В чем разница между ковшовым элеватором и ковшовым конвейером?

Хотя они часто используются как взаимозаменяемые, они механически различны. Ковшовый элеватор предназначен исключительно для вертикальной транспортировки, имеет простую вертикальную петлю и требует минимальной занимаемой площади. И наоборот, ковшовый конвейер (Z-конвейер) может перемещать материалы горизонтально, вертикально и снова горизонтально в пределах одного непрерывного цикла без передачи продукта между машинами. Ковшовые конвейеры всегда удерживают ковши в вертикальном положении, что делает их идеальными для хрупких материалов, но они работают с меньшей производительностью и стоят значительно дороже.

Как предотвратить взрывы пыли в этом оборудовании?

Предотвращение дефлаграции имеет решающее значение в сельском хозяйстве и химической промышленности. Чтобы соответствовать стандартам OSHA и NFPA, системы, работающие с горючей пылью, должны использовать антистатические и огнестойкие ленты (SORF) для предотвращения накопления статического заряда. Кроме того, на предприятиях должны быть установлены датчики температуры подшипников, блоки выравнивания ремня для предотвращения искр от трения, а также взрывоотводные панели на корпусе для безопасного направления давления наружу в случае возгорания.

Каков типичный срок службы внутренних компонентов?

Срок службы прямо пропорционален абразивности материала и частоте технического обслуживания. При безопасном использовании (например, пластиковых гранул) высококачественная лента и ведра могут прослужить от 7 до 10 лет. Однако при работе в высокоагрессивных средах при работе с абразивными рудами или горячей золой стальные цепи и чугунные ковши могут значительно изнашиваться в течение 2–3 лет. Использование сменных износостойких вкладышей AR в точках загрузки и разгрузки является наиболее эффективным способом продления срока службы.
