Что такое барабанный грохот? Простое руководство о том, как они работают

Глобальный спрос на эффективную обработку материалов привел к развитию различных технологий сортировки. В различных отраслях промышленности, от управления твердыми бытовыми отходами до крупномасштабных горнодобывающих работ, способность точного разделения материалов по размеру имеет решающее значение для производительности последующей переработки. Одним из наиболее надежных инструментов в этом секторе является роторное просеивающее устройство, широко известное как барабанное сито, которое представляет собой надежную альтернативу стандартному вибрационному ситу..

Поскольку компании стремятся оптимизировать свои производственные линии, крайне важно понимать механические преимущества различных сепараторов. Независимо от того, обрабатываете ли вы верхний слой почвы, компост или строительный мусор, выбор между барабанным ситом , барабанным вибрационным ситом или круглым виброситом-сепаратором может существенно повлиять на ваши операционные накладные расходы и качество конечного продукта.

Барабанное сито — это механическое просеивающее устройство, состоящее из перфорированного цилиндрического барабана, который обычно приподнят под углом на подающем конце. Разделение материала достигается при вращении барабана, позволяя более мелким частицам проходить через отверстия сита, а более крупные материалы вытекают из конца барабана.

В этом подробном руководстве мы рассмотрим внутреннюю механику, промышленное применение и стратегические преимущества использования барабана. Мы также сравним его производительность с традиционным вибрационным грохотом и поможем вам определить, какая конфигурация оборудования лучше всего соответствует вашим конкретным требованиям к погрузочно-разгрузочным работам.

Оглавление

• Что такое барабанный грохот?

• Как работают барабанные сита?

• Когда следует использовать барабанное сито?

• Как барабанные сита повышают эффективность

• Примечание о размере и настройке барабана

• Перспективы отрасли: сравнение ведущих решений

Что такое барабанный грохот?

Барабанное сито — это вращающееся цилиндрическое сито, используемое для разделения материалов в зависимости от их физического размера, широко известное своей способностью обрабатывать влажные или липкие материалы, которые могут засорить стандартное вибрационное сито.

Технически барабанный барабан, относящийся к категории вращающихся сит, состоит из большого барабана — «барабана», который состоит из нескольких перфорированных пластин или секций проволочной сетки. В отличие от сепаратора с круглым вибрационным ситом , в котором для перемещения материала используется высокочастотное перемешивание, барабан опирается на центробежную силу и силу тяжести, возникающие при его вращении. Это делает его невероятно эффективным инструментом для очистки или удаления крупных примесей из потока сырья перед его дальнейшей обработкой на вращающемся сите или мелкой дробилке.

Универсальность барабана – его главное достоинство. В мире промышленной фильтрации, хотя барабанное вибрационное сито часто предпочитают для ультрамелких сухих порошков, барабанный барабан превосходно работает в тяжелых условиях. Его часто можно увидеть на предприятиях по добыче золота, где он используется для промывки и отделения золотоносного гравия, а также на предприятиях по переработке отходов, где он разбивает мешки с мусором и отделяет органические вещества от вторсырья.

Поскольку барабан может быть оснащен сетками разного размера в последовательных секциях, одна машина может производить несколько сортов продукта одновременно. Такая возможность многоступенчатого разделения часто устраняет необходимость во вторичном вибрационном сите в контуре, упрощая компоновку установки и снижая общее энергопотребление установки.

Как работают барабанные сита?

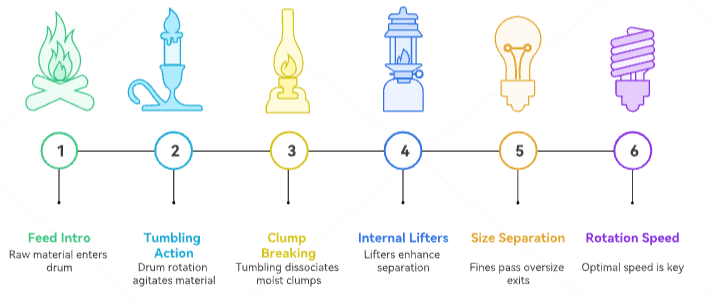

Принцип работы барабанного сита заключается в подаче сырья во вращающийся барабан, где сила тяжести и механическое переворачивание заставляют материал подниматься и опускаться, позволяя более мелким частицам падать через отверстия сита, в то время как негабаритный материал выгружается в дальнем конце.

Процесс начинается в приемном бункере, где сырье подается в приподнятый конец барабана. Когда барабан вращается, материал постоянно переворачивается — движение похожее на движение сушилки для одежды. Это постоянное волнение жизненно важно; это гарантирует, что каждая частица многократно соприкасается с поверхностью экрана. Если материал влажный, перекатывание помогает разбить комки — задача, с которой может столкнуться высокочастотное вибрационное сито из-за риска «ослепления» (когда влажный материал слипается в отверстиях).

Внутри барабана можно добавить различные механические элементы для повышения производительности. Например, внутренние подъемники или «перегородки» часто привариваются к внутренней части барабана, чтобы помочь поднять материал выше, прежде чем он упадет, увеличивая силу удара и дополнительно способствуя отделению липких веществ. Это явное механическое преимущество перед сепаратором с круглым вибрационным ситом , который в основном основан на вертикальном или эллиптическом движении. Когда барабан вращается, под действием силы тяжести мелочь вытягивается через отверстия в сборный конвейер внизу, в то время как «верхние части» или «хвосты» перемещаются по всей длине цилиндра.

Скорость вращения является критически важной переменной в работе этих машин. Если барабан вращается слишком медленно, материал просто скользит по дну, не подвергаясь эффективному просеиванию. Если он вращается слишком быстро, центробежная сила прижимает материал к стенкам, предотвращая разделение. Современные системы часто используют приводы с регулируемой частотой, чтобы найти «золотую середину», подобно тому, как барабанный вибрационный грохот настраивается на определенные частоты для достижения желаемого расслоения частиц.

Когда следует использовать барабанное сито?

Вам следует использовать барабанное сито, когда в процессе работы присутствует высокое содержание влаги, органический мусор или когда вам требуется фаза «скальпирования» больших объемов для удаления крупных камней и мусора из основного сырья.

Хотя вибросито отлично подходит для сухих абразивных минералов, оно часто выходит из строя при работе с «липкими» кормами, такими как влажный компост или тяжелая глинистая почва. Барабанный механизм является отраслевым стандартом для таких сложных условий, поскольку его переворачивающее действие действует как механизм самоочистки. Когда материал падает с верхней части барабана вниз, удар помогает очистить сетку. Кроме того, многие барабаны оснащены внешними щетками, которые вращаются против барабана и выбрасывают застрявший мусор, обеспечивая постоянную производительность, которую вращающееся сито может не поддерживать в одних и тех же условиях.

Еще один идеальный вариант использования — утилизация твердых бытовых отходов (ТБО). На этих объектах первой линией защиты служит Он может вскрывать пластиковые пакеты и отделять мелкие органические отходы от более крупных предметов, таких как картон или пластиковые контейнеры. Поскольку барабан менее чувствителен к изменению скорости подачи, чем барабанная завеса . сепаратор с круглым вибрационным ситом , он может справляться с непостоянными «ударными» нагрузками, обычными при переработке отходов, не переполняя и не выходя из равновесия.

Наконец, если для вашего производства требуется мобильное решение, зачастую предпочтительным выбором являются барабаны. Их длинная цилиндрическая форма позволяет легче монтировать их на колесном или гусеничном шасси, чем широкий многодековый вибрационный грохот . Для подрядчиков, перемещающихся с объекта на объект для сортировки верхнего слоя почвы или восстановления строительной площадки, портативность и быстрота установки мобильного барабана обеспечивают значительное конкурентное преимущество перед стационарными сортировочными установками.

Как барабанные сита повышают эффективность

Барабанные грохоты повышают эффективность, обеспечивая непрерывный высокопроизводительный процесс разделения, который требует меньшего обслуживания, чем вибрационные системы, и производит более чистые конечные продукты за счет превосходного барабанного действия.

Эффективность барабанного грохота измеряется его «эффективностью просеивания» — процентом низкосортного материала, успешно удаленного из корма. Поскольку барабан обеспечивает гораздо большую площадь поверхности на большем расстоянии по сравнению с вибрационным ситом , материал имеет больше времени пребывания на сетке. Такая увеличенная продолжительность контакта гарантирует, что даже самые трудные для отделения мелкие частицы в конечном итоге будут уловлены, что приведет к более высокому качеству «оверов» и более стабильному «мелкому» продукту.

С точки зрения технического обслуживания, простота барабана способствует увеличению времени безотказной работы установки. Сепаратор с круглым вибрационным грохотом или вращающееся сито опирается на сложные эксцентриковые приводы, пружины и подшипники, которые подвергаются интенсивным высокочастотным нагрузкам. Напротив, барабан работает на гораздо более низких скоростях и имеет меньше движущихся частей. Это приводит к меньшей структурной усталости и увеличению срока службы просеивающих материалов. При уменьшении частоты «заслепления» сит и механических неисправностей общая стоимость тонны перерабатываемого материала существенно снижается.

Кроме того, барабаны очень эффективно очищают материал. В горнодобывающей промышленности и производстве нерудных материалов камни часто покрываются глиной или пылью. Вращающееся действие внутри барабана действует как гигантская стиральная машина, смывая эти загрязнения. Этот этап предварительной очистки делает последующие этапы, такие как тонкое измельчение или дальнейшее разделение с помощью барабанного вибрационного сита , намного более эффективными, поскольку сырье становится более чистым и однородным.

Примечание о размере и настройке барабана

Выбор правильного размера и настройки барабана включает в себя балансировку диаметра, длины и скорости вращения барабана с конкретной плотностью и уровнем влажности вашего загружаемого материала.

Диаметр барабана определяет производительность: чем шире барабан, тем больше материала он может обработать в час. Однако длина барабана определяет эффективность. Если барабан слишком короткий, материал выйдет из конца прежде, чем все частицы успеют провалиться. Инженеры часто сравнивают это с установкой вибрационного сита , где площадь деки должна рассчитываться на основе «скорости перемещения» частиц. При работе в тяжелых условиях использование усиленного барабана необходимо для предотвращения деформации под тяжестью крупных камней.

Настройка также включает в себя выбор подходящего носителя для проверки. Вы можете выбрать между плетеной проволочной сеткой, перфорированными стальными пластинами или полиуретановыми панелями. В то время как в сепараторе с круглым вибрационным ситом для обеспечения точности часто используется мелкая сетка, в барабанном сепараторе вначале могут использоваться тяжелые стальные пластины, чтобы выдерживать первоначальное воздействие корма, а в конце переходят на более мелкую сетку. Такая шахматная установка позволяет машине выполнять несколько задач — интенсивную скальпацию и точную сортировку — на одной занимаемой площади.

Наконец, угол наклона является важным параметром настройки. Большинство барабанов установлены под углом от 5 до 10 градусов. Более крутой угол увеличивает скорость, с которой материал движется через барабан (увеличивается производительность, но снижается эффективность), тогда как меньший угол удерживает материал в барабане дольше (повышается эффективность, но снижается производительность). Точно так же, как барабанный вибрационный грохот требует точной регулировки его радиального и тангенциального наклона, так и барабан должен быть откалиброван в соответствии с конкретными характеристиками потока вашего материала, чтобы максимизировать окупаемость инвестиций.

Краткое изложение ключевых выводов

Барабанное сито остается незаменимым инструментом в мировой промышленности обработки материалов. В то время как вибросито или круглый вибросито-сепаратор могут обеспечить более высокую точность для сухих минералов, способность барабана справляться с влагой, противостоять засорению и обеспечивать «очищающее» действие делает его превосходным выбором для переработки отходов, компоста и первичных операций по добыче полезных ископаемых. Понимая механический баланс между скоростью, диаметром и наклоном барабана, операторы могут добиться огромной производительности при относительно низких затратах на техническое обслуживание. Независимо от того, используется ли он как отдельное устройство или в тандеме с барабанным вибрационным ситом для чистовой отделки, барабан является краеугольным камнем эффективного промышленного разделения.
