Сравнительная таблица размера сетки и размера пор вибрационного сита

Определение точного соотношения между размером ячеек вибрационного сита и соответствующим размером пор имеет основополагающее значение для оптимизации разделения промышленных частиц, поскольку количество ячеек напрямую определяет размеры физических отверстий и процент открытой площади, необходимые для эффективной производительности вибрационного сита.

Краткий обзор

Сравнительная таблица размера сетки и размера пор вибрационного сита

Структурная корреляция между количеством ячеек и фактическим размером пор вибрационного сита сильно зависит от диаметра проволоки, используемой в процессе плетения, а это означает, что два сита с одинаковым количеством ячеек могут иметь совершенно разные размеры пор и допустимую структурную нагрузку в зависимости от характеристик их проволоки.

Чтобы добиться точной классификации материалов, инженеры-технологи должны проанализировать, как физические характеристики вибрационного сита влияют на процесс разделения. Термин «сетка» относится к количеству отверстий на линейный дюйм поверхности экрана. Однако, поскольку сама проволока занимает физическое пространство, размер пор (или прозрачное отверстие) определяется путем вычитания общей ширины проволок в пределах этого дюйма из общего линейного размера и деления на количество ячеек. Это геометрическое соотношение имеет решающее значение при настройке высокопроизводительного вибросита. Если диаметр проволоки слишком толстый, открытая площадь уменьшается, что снижает общую объемную производительность вибросита. И наоборот, если проволока слишком тонкая, чтобы максимизировать размер пор, виброситу не хватит структурной целостности, необходимой для того, чтобы выдерживать ускорение с большой перегрузкой, создаваемое двигателем вибрационного сита.

При обработке специализированных или сложных материалов стандартные линейные или круговые системы могут испытывать структурные ограничения. Например, при работе с деликатными, нерегулярными или хлопьевидными материалами выбор двухдекового круглого барабанного вибрационного сита с отделением мелких хлопьев обеспечивает многоуровневый и щадящий процесс сортировки. В этой конкретной конфигурации вибрационного сита используется трехмерное движение с низким ускорением, которое позволяет материалу спирально перемещаться по сетке вибрационного сита, максимизируя время контакта с каждой отдельной порой. Используя специальную конфигурацию ячеек на таком вибросите, операторы могут предотвратить разрушение хрупких хлопьев во время процесса разделения, сохраняя при этом строгую однородность размера частиц.

Для сверхтонкой классификации, особенно с размером ячеек менее 200 меш (74 микрона), стандартные вибрационные сита часто не работают из-за явления электростатического засорения сетки. В этих микромасштабных диапазонах мелкие порошки, такие как карбонат кальция, имеют тенденцию к агломерации, блокируя отверстия пор вибрационного сита. Внедрение узконаправленной системы, такой как ультразвуковое вращающееся вибрационное сито с порошком карбоната кальция , подает высокочастотную ультразвуковую волну непосредственно на сетку вибрационного сита. Эта непрерывная волна разрушает поверхностное натяжение и электростатические связи между мелкими частицами и проволокой, позволяя порошку проходить через поры вибрационного сита, не полагаясь исключительно на механическую вибрацию, что значительно повышает общую эффективность разделения.

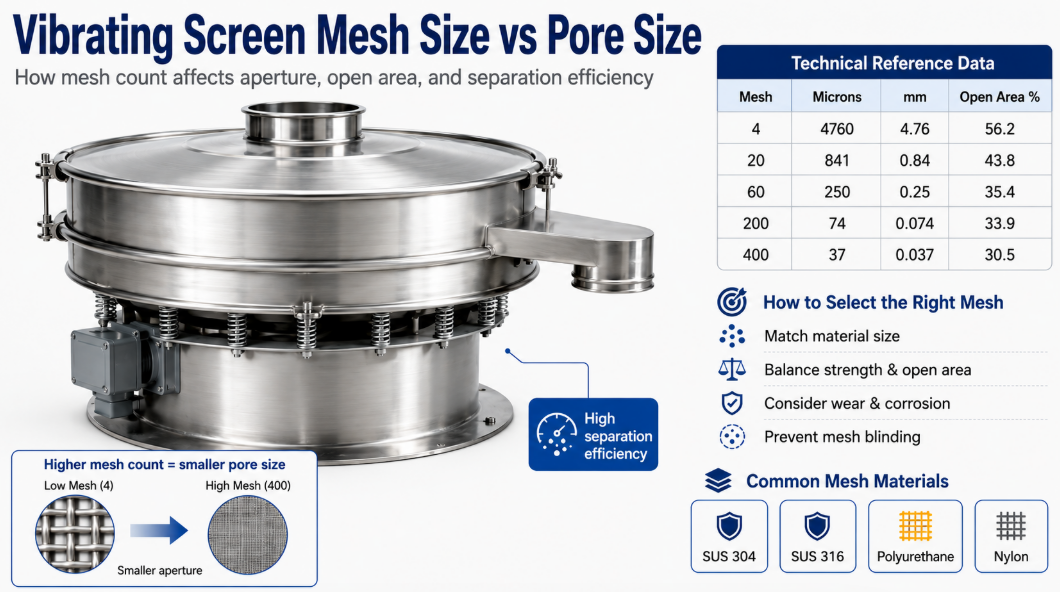

Справочные данные о технической сетке и размерах пор

Профессиональная поддержка при выборе правильной сетки экрана

Выбор оптимальной сетки вибрационного сита — это многовариантная инженерная задача, которая требует баланса абразивного характера материала, желаемой объемной скорости подачи, механической конструкции вибрационного сита и целевого уровня влажности технологической среды.

В промышленной обработке выбор правильной сетки выходит за рамки соответствия микронного размера спецификации продукта. Механические силы, действующие на вибросито, могут быстро разрушить плохо подобранные материалы. Например, высокоабразивные минералы, такие как кварц или кремнезем, быстро разрушают стандартную плетеную проволоку из нержавеющей стали, со временем увеличивая размер пор вибросита и вызывая загрязнение готового продукта частицами, не отвечающими техническим требованиям. Поэтому понимание особенностей физического износа вибрационного сита и выбор специализированных сплавов или полиуретановых покрытий имеет важное значение для поддержания точности размера частиц в долгосрочной перспективе.

Чтобы удовлетворить эти разнообразные требования, современные промышленные предприятия используют многоуровневые системы. Использование высокопроизводительного круглого барабанного вибрационного сита позволяет распределять механическое напряжение между несколькими сортировочными деками. В этой компоновке вибрационного сита используется комбинация структурных подложек с крупными ситами для поддержки тонких мелкоячеистых сит над ними, защищающих мелкоячеистое вибрационное сито от воздействия крупных и тяжелых кормов. Эта философия проектирования пользуется большой популярностью на европейских перерабатывающих предприятиях, поскольку она значительно продлевает срок службы высокоточных вибрационных сит, одновременно сокращая время простоя на техническое обслуживание.

Кроме того, работа с липкими, гигроскопичными или ультратонкими порошками требует специальных механических решений для поддержания структуры открытых пор. Вращающееся вибрационное сито с ультразвуковым управлением решает эту проблему, сочетая механическое низкочастотное движение вибрационного сита с высокочастотной ультразвуковой энергией. Выбор конструкции, сочетающей эти два источника энергии, гарантирует, что вибросито может непрерывно обрабатывать высококогезионные материалы, не испытывая выделения тепла, вызванного трением, которое часто повреждает сита из термопластической сетки. Объединив эти технические достижения, современные вибрационные грохоты обеспечивают надежную и непрерывную работу в требовательных мировых экспортных отраслях.

Эксплуатационные характеристики материала для сетки вибросита

Натяжение и техническое обслуживание вибрационного сита . Правильное натяжение сетки вибрационного сита имеет решающее значение для предотвращения преждевременного механического выхода из строя. Если вибросито натянуто неправильно, повторяющееся ускорение с высокой перегрузкой приводит к тому, что сетка ударяется о опорные стержни, что приводит к локальному трению, накоплению тепла и быстрой усталости проволоки. Операторы должны еженедельно проверять натяжные болты вибрационного грохота, используя динамометрические ключи, чтобы убедиться, что они соответствуют спецификациям оригинального оборудования. Кроме того, поддержание чистоты опорных резиновых полос между рамой вибрационного сита и сеткой помогает равномерно распределять механические удары, сохраняя целостность размеров пор и продлевая общий срок службы системы вибрационного сита.
