Различия между линейным вибрационным грохотом и вращающимся вибрационным грохотом

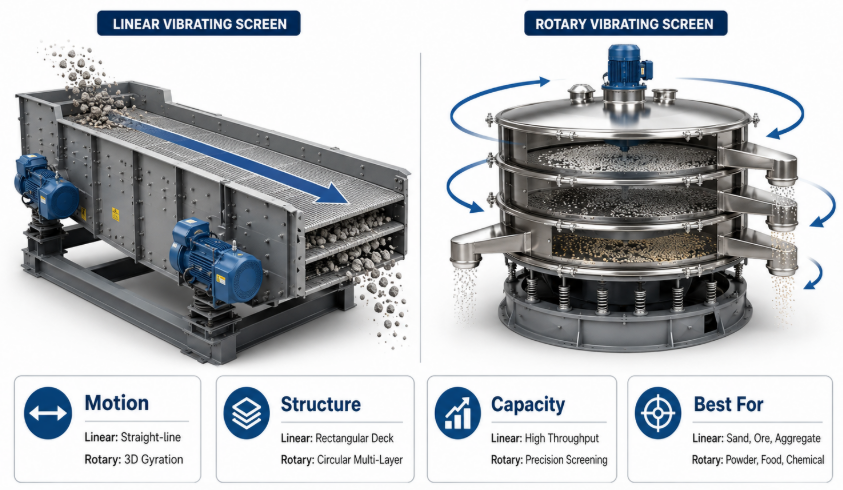

Фундаментальное различие между линейным вибрационным ситом и вращающимся вибрационным ситом заключается в их механической траектории, конструктивном исполнении и рабочей кинематике: в линейных ситах используются два синхронных двигателя, вращающихся в противоположных направлениях для создания линейной силы для высокопроизводительной, тяжелой, прямолинейной классификации материалов (обычно для крупных и среднесухих материалов), тогда как в вращающихся ситах используется один вертикальный двигатель с эксцентриковыми грузами для создания трехмерного вращения (горизонтального, вертикального, и наклонный), предназначенный для высокоточной многослойной сортировки и влажного/сухого разделения ультрамелких порошков и деликатных материалов.

Краткий обзор

Кинематическая траектория и принципы работы

Основное кинематическое различие между этими двумя системами заключается в генерации вектора силы: линейный вибрационный грохот функционирует за счет линейных векторов силы, создаваемых двумя двигателями противоположного вращения, тогда как поворотный вибрационный грохот использует один вертикальный вибрационный двигатель с регулируемыми эксцентриковыми грузами для выполнения сложного трехмерного движения.

Чтобы понять механику линейного вибрационного грохота, необходимо проанализировать синхронизацию его двухмоторной системы привода. Когда два одинаковых вибродвигателя установлены параллельно друг другу и вращаются в противоположных направлениях, центробежные силы, создаваемые их эксцентриковыми блоками, нейтрализуют друг друга в направлении, параллельном оси двигателя. Одновременно эти силы накладываются друг на друга в направлении, перпендикулярном валу двигателя. Это создает мощный, единый результирующий вектор силы. Эта сила передается непосредственно на короб сита под определенным углом, обычно от 30 до 45 градусов относительно сита. В результате действия этого вектора силы материалы, загруженные на грохот, выбрасываются вперед по непрерывной параболической линейной траектории. Быстрое ускорение вверх и вперед заставляет частицы неоднократно отрываться от поверхности сетки, позволяя более мелким частицам меньшего размера падать через отверстия, в то время как более крупные частицы перемещаются прямо к выпускному отверстию. Этот процесс происходит с минимальным временем удерживания.

И наоборот, вращающийся вибрационный грохот использует один вертикальный вибрационный двигатель, оснащенный эксцентриковыми грузами как на верхнем, так и на нижнем валу. Вращение двигателя преобразует эту кинетическую энергию вращения в комбинацию горизонтальных, вертикальных и наклонных трехмерных движений. Эта многоосная вибрация передается непосредственно на сетку круглого сита. Материал, подаваемый в центр круглого настила, вынужден двигаться по спирали наружу по непрерывной сложной траектории движения к периферии рамы. Регулируя фазовый угол эксцентриковых грузов на верхнем и нижнем валах двигателя, операторы могут изменять пространственную траекторию движения материала на сетке сита. Это позволяет им продлевать или сокращать время удерживания материала на поверхности сита в зависимости от требований обработки. Это трехмерное движение предотвращает засорение отверстий сетки частицами и обеспечивает равномерную сортировку деликатных и высокоточных материалов.

С инженерной точки зрения выбор кинематической конструкции отражает конкретные промышленные потребности. Линейный вибрационный грохот предназначен прежде всего для быстрого перемещения больших масс материала по горизонтальной плоскости. Однако вращающееся вибрационное сито спроектировано таким образом, чтобы максимизировать воздействие каждой отдельной частицы на отверстия сетки посредством трехмерных пространственных траекторий. Этот приоритет конструкции делает вращающийся блок высокоэффективным для сложных и высокоточных применений, таких как высокоэффективный ультразвуковой сепаратор с вращающимся вибрационным ситом для удаления примесей в пищевой промышленности , где предотвращение засорения сетки и обеспечение строгой гигиены имеют первостепенное значение.

Сравнение кинематических параметров

Конструктивное проектирование и варианты планировки

Конструктивные схемы этих агрегатов принципиально отличаются: линейный вибрационный грохот имеет прямоугольную конструкцию с горизонтально наклоненной декой, предназначенную для линейного потока, а вращающийся вибрационный грохот использует вертикальную цилиндрическую конфигурацию с несколькими ярусами, предназначенную для экономии площади.

Конструктивный каркас линейного вибрационного грохота состоит из толстых, прочных прямоугольных боковых пластин. Эти пластины соединены прочными поперечными балками, которые поддерживают длинную прямоугольную коробку сита. Этот короб сита поддерживается высокопрочными стальными или резиновыми пружинами сжатия, которые изолируют сильные вибрации от окружающих стальных конструкций. Прямоугольная конфигурация позволяет использовать длинный путь просеивания. Эта компоновка идеально подходит для последовательного объединения нескольких сетчатых панелей по длине деки. Эта конфигурация позволяет осуществлять последовательную классификацию частиц. Данная конструкция высокоэффективна при обработке абразивных промышленных материалов, таких как заполнитель или песок. Например, линейное вибрационное просеивающее устройство с многослойным кварцевым песком демонстрирует, как несколько сит могут быть сложены вертикально в одной прямоугольной раме для достижения всесортной классификации без увеличения физической площади устройства.

В отличие от этого, роторный вибрационный грохот имеет компактную конструкцию цилиндрической колонны. Устройство состоит из опорной рамы, в которой находится двигатель вертикальной вибрации, поддерживаемый круговым расположением изолирующих пружин. Над этим основанием можно вертикально сложить несколько круглых рам сит и закрепить прочными V-образными натяжными лентами. Каждая круглая платформа имеет собственное выпускное отверстие, которое можно поворачивать на 360 градусов для выравнивания с трубопроводами установки и оборудованием, расположенным ниже по потоку. Эта модульная цилиндрическая конструкция исключительно жесткая и идеально герметичная. Он идеально подходит для предотвращения выбросов пыли, удержания летучих растворителей или предотвращения попадания внешних загрязнений в процесс. Он идеально подходит для чистых помещений и закрытых перерабатывающих предприятий.

Анализируя эти структурные конфигурации, инженеры из Европы и Северной Америки часто сосредотачиваются на доступе для технического обслуживания и эффективности герметизации. Прямоугольный линейный вибрационный грохот требует достаточного пространства над головой и в продольном направлении для замены полотна сита. Однако он обеспечивает прямой доступ к приводным двигателям. С другой стороны, круговое вращающееся виброгрохот позволяет быстро менять сетку с помощью быстроразъемных зажимных колец. Такая конструкция сводит к минимуму время простоя на многопрофильных заводах по переработке продукции. Кроме того, полностью закрытая круглая конструкция обеспечивает соблюдение строгих экологических ограничений по пыли (таких как правила ATEX или OSHA) гораздо легче, чем большие прямоугольные экраны.

Сравнение структурных компонентов

Точность скрининга и диапазон размеров частиц

Точность просеивания и пределы размера частиц существенно различаются: вращающиеся вибрационные сита предназначены для высокоточного разделения ультрамелких порошков размером до 500 меш, тогда как линейные вибрационные сита оптимизированы для быстрой крупнообъемной классификации более крупных частиц размером от 2 мм до 10 мм и выше.

Высокая точность просеивания вращающегося вибрационного сита является прямым результатом его трехмерного кинетического пути. Поскольку мелкие частицы движутся по спирали наружу через круглую сетку, они удерживаются в течение длительного времени и имеют высокую вероятность контакта с отверстиями сетки. Компонент вертикальной вибрации поддерживает псевдоожиженный слой материала. Такое псевдоожижение предотвращает агломерацию мелких частиц и помогает расслаивать материал, позволяя более мелким частицам быстро оседать на дно слоя и проходить через сито. Для чрезвычайно мелких, липких или электростатически заряженных порошков (таких как фармацевтические активные ингредиенты, мелкие химические вещества или металлические порошки), которые легко закрывают стандартные экраны, можно интегрировать ультразвуковые преобразователи. Эти датчики передают сетке высокочастотные микровибрации. Эта технология очень эффективна в таких системах, как промышленное ультразвуковое вращающееся вибрационное сито для пищевых продуктов , которое обеспечивает надежную и высокоточную классификацию деликатных крахмалов, сахаров и пищевых добавок без повреждения структуры материала.

Для линейного вибрационного сита основной целью разработки является высокоскоростная обработка, а не высокоточная сортировка мелких порошков. Мощная линейная сила быстро толкает слой материала вперед. Хотя это обеспечивает высокую производительность, это сокращает время пребывания отдельных частиц на поверхности сита. Такая высокая скорость увеличивает вероятность того, что небольшой процент частиц близкого размера пройдет мимо отверстий и выйдет в виде материала большего размера. Следовательно, линейные сита обычно ограничиваются обработкой ячеек размером более 150 меш (приблизительно 100 микрон). Для материалов крупнее 100 микрон, таких как кварцевый песок, уголь или минералы, линейное сито обеспечивает превосходную эффективность разделения. Он обеспечивает высокоскоростную подачу без засорения, особенно при использовании полиуретановых ситовых панелей или прочной тканой проволочной сетки с самоочищающимися профилями.

Европейские инженеры-технологи часто отдают предпочтение ротационным ситам для дорогостоящих химических и пищевых процессов, где требуется строгое распределение частиц по размерам. В таких случаях даже незначительное перекрестное загрязнение между сортами может испортить партию. С другой стороны, тяжелая горнодобывающая, металлургическая промышленность и производство строительных материалов полагаются на линейные грохоты. В этих отраслях высокая скорость обработки и прочная механическая конструкция отдаются предпочтение точности мелкой сортировки.

Перерабатывающая мощность и операционный масштаб

Производственные мощности этих систем представляют собой различные масштабы эксплуатации: линейные вибрационные грохоты предназначены для крупнообъёмной непрерывной промышленной обработки, которая может превышать сотни тонн в час, тогда как вращающиеся вибрационные грохоты подходят для мелко- и среднечастотных или непрерывных операций, где точность ценится выше объёма сырья.

Высокая производительность линейного вибросита обусловлена ​​его механической конструкцией. Его длинная прямоугольная дека и конфигурация с двумя двигателями позволяют работать с толстыми слоями материала и высокими статическими нагрузками. Промышленные линейные экраны могут изготавливаться шириной до 3 метров и длиной более 8 метров. Эта обширная площадь поверхности позволяет материалу распределяться тонким равномерным слоем. Такая стратификация слоя очень эффективна для быстрого удаления воды, удаления шлама или сухой сортировки больших объемов. Эта прочная конструкция конструкции позволяет осуществлять непрерывную подачу тяжелых материалов, таких как добытая руда, гравий или промышленные химикаты, без риска структурной деформации корпуса сита или остановки электродвигателей.

И наоборот, производительность вращающегося вибрационного сита механически ограничена его круглой геометрией и радиальным перемещением материала. Поскольку материал должен перемещаться от центра круглой деки к внешнему краю, доступная площадь просеивания на единицу радиуса уменьшается по направлению к центру. Такая геометрия может привести к возникновению узких мест, если скорость подачи слишком высока. Если толстый слой материала сбрасывается в центр вращающегося сита, вертикальная вибрация не может эффективно псевдоожижать слой материала. Это может привести к соскальзыванию неотсеянных мелких частиц через внешний край материала слишком большого размера. Поэтому вращающиеся грохоты обычно используются при производительности переработки от нескольких сотен килограммов до нескольких тонн в час. Они идеально подходят для безопасного сортирования, полировки и точной сортировки партий дорогостоящего сырья.

Конструктивные различия между этими системами отражают их целевые промышленные масштабы. Например, мощные линейные грохоты используются на предприятиях по обогащению полезных ископаемых, в карьерах по сортировке и обогащению угля. Эти операции требуют непрерывной работы в режиме 24/7 с максимальным временем безотказной работы. Напротив, на предприятиях по переработке порошков, упаковочных линиях и специальных химических заводах используются вращающиеся сита. Эти операции выигрывают от компактности вращающегося сита, более низкого энергопотребления и простоты очистки при смене продукта.

Чтобы проиллюстрировать взаимосвязь между конструкционным проектом, размером сетки сита и типичными масштабами обработки, в следующей таблице представлены эксплуатационные параметры обеих технологий:

Сравнение операционных показателей

Пригодность материала и промышленное применение

Отличительные рабочие характеристики линейных и поворотных сит делают их подходящими для различных материалов и отраслей: линейные сита идеально подходят для тяжелых, абразивных и несвязных сыпучих материалов, а вращающиеся сита превосходно справляются с деликатными, связными, влажными, липкими или электростатически заряженными мелкими порошками и жидкими суспензиями.

Линейные вибрационные грохоты широко используются в тяжелой промышленности, такой как горнодобывающая промышленность, металлургия, угледобыча и производство строительных материалов. Их прочная конструкция позволяет перерабатывать тяжелые сыпучие материалы, в том числе гранитный щебень, известняк, металлические руды и промышленный кварцевый песок. Для этих требовательных применений отличным решением является Он может одновременно разделить сухой кварцевый песок на несколько точных фракций, выдерживая непрерывные механические воздействия без структурной усталости. Кроме того, линейные грохоты высокоэффективны для обезвоживания шламов, промывных вод угля и промышленных сточных вод. В этих процессах линейное движение быстро пропускает жидкости через сетку, одновременно удаляя сухие твердые частицы с разгрузочной кромки. многодековый линейный вибрационный вибрационный грохот с кварцевым песком .

Вращающиеся вибрационные сита являются предпочтительным выбором для пищевой, фармацевтической, тонкой химической промышленности и производства пластмасс. Их нежное трехмерное движение классифицирует деликатные материалы, не вызывая истирания или разрушения хрупких гранул. В пищевой промышленности, где гигиена и предотвращение загрязнения имеют решающее значение, стандартными являются полностью закрытые вращающиеся сита из нержавеющей стали. Эти агрегаты используются для удаления крупных комков муки, крахмала, сухого молока и специй. Для сложных материалов, таких как когезивный крахмал или ультратонкие металлические порошки, которые блокируют стандартные сита, ультразвуковые вибрационные сита являются надежным решением. Они предотвращают засорение сетки и поддерживают высокую производительность при непрерывной работе.

Эти приложения демонстрируют различные инженерные подходы для каждого типа экрана. Линейное сито предназначено для высокопроизводительной сортировки в тяжелых условиях, где механическая прочность является приоритетом. Вращающееся сито предназначено для высокоточных, гигиенических и беспыльных операций, где защита целостности материала и достижение точной сортировки являются основными целями.

Принцип работы и управление вектором движения (основная тема): Основа эффективности вибросита заключается в согласовании вектора механического движения с физическими свойствами материала. Для линейных сит угол выброса должен быть тщательно совмещен с центром тяжести короба сита, чтобы предотвратить боковое раскачивание, которое может вызвать неравномерный износ деки и снизить эффективность сортировки. Для вращающихся сит регулировка фазового угла между верхним и нижним эксцентриковым грузом позволяет операторам настраивать путь потока материала. Фазовый угол 0 градусов быстро перемещает материал от центра к периферии, что идеально подходит для скальпирования больших объемов. Увеличение фазового угла до 45 или 60 градусов создает более длинный спиральный путь, который дольше удерживает материал на ситовой платформе. Эта регулировка повышает точность сортировки сложных материалов, но снижает общую производительность.

Техническое обслуживание оборудования и оптимизация срока службы сеток

Обслуживание вибрационных сит требует разных подходов в зависимости от их конструкции: линейные сита требуют регулярной смазки шестерен вибросита с двойным приводом и проверки прочных изолирующих пружин, тогда как вращающиеся сита сосредоточены на контроле натяжения сетки и обслуживании резиновых отскакивающих шариков или систем ультразвуковой очистки.

При техническом обслуживании линейных вибрационных сит основное внимание уделяется высоким динамическим силам, создаваемым двойными горизонтальными двигателями. Поскольку эти двигатели создают интенсивные линейные ускорения, все конструктивные болты, особенно те, которые крепят опоры двигателя и панели экрана, необходимо регулярно проверять на затяжку с помощью динамометрического ключа. Ослабленные болты могут привести к растрескиванию конструкции боковых пластин. Кроме того, решающее значение имеет смазка подшипников двигателя. Работа в условиях высокой вибрации требует применения высокотемпературных смазок с высокой вязкостью через определенные промежутки времени. Прочные изолирующие пружины также необходимо проверить на наличие трещин, коррозии или неравномерного провисания, которые могут привести к наклону ситового короба и нарушению линейного потока материала.

Обслуживание вращающихся вибрационных сит обычно проще, но требует внимания к деталям, касающимся сетки сита и уплотняющих компонентов. Поскольку вращающиеся сита часто обрабатывают мелкие и дорогостоящие порошки, поддержание надлежащего натяжения сетки имеет решающее значение. Ослабленная сетка может провисать, что нарушает трехмерный спиральный путь материала и приводит к быстрому усталостному износу вдоль натяжного кольца. Систему самоочистки, использующую прыгающие резиновые шарики, скользящие кольца или ультразвуковые преобразователи, необходимо регулярно проверять. Изношенные прыгающие шарики могут потерять свою эластичность, что приведет к забиванию сетки и снижению производительности. Кроме того, поскольку эти устройства часто используются в условиях отсутствия пыли или в санитарно-гигиенических условиях, необходимо проверять силиконовые или EPDM прокладки между круглыми накладками на предмет износа, чтобы предотвратить утечку продукта или внешнее загрязнение.

Понимание этих требований к техническому обслуживанию помогает операторам выбрать подходящее оборудование для своего предприятия. Линейные грохоты требуют тщательного систематического механического обслуживания, но обеспечивают длительный срок службы в сложных условиях. Вращающиеся сита требуют менее тяжелого обслуживания, но требуют пристального внимания к натяжению сетки и уплотнению, соответствующему требованиям чистых помещений, для поддержания высокой точности работы.

Советы по обслуживанию для продления срока службы экрана (основная тема):

1. Еженедельные проверки конструкции: проверяйте натяжение всех зажимных болтов и креплений двигателя на линейных ситах, чтобы предотвратить структурные трещины, вызванные высокими динамическими силами.

2. Мониторинг натяжения сетки: убедитесь, что ткань круглого сита на вращающихся ситах остается сильно натянутой; любое провисание ускорит усталость металла и приведет к преждевременному выходу сетки из строя.

3. Интервалы замены прокладок: Замените все уплотнительные прокладки из силикона или EPDM на поворотных ситах при первых признаках деформации, чтобы обеспечить герметичность и предотвратить утечку мелкого порошка.

4. График смазки подшипников: Смазывайте подшипники вибродвигателей с линейным грохотом строго в соответствии с графиком работы производителя, используя высокоэффективную смазку, предназначенную для условий с высокой вибрацией.
