ТДГ/ТГГ
PK
8431390000

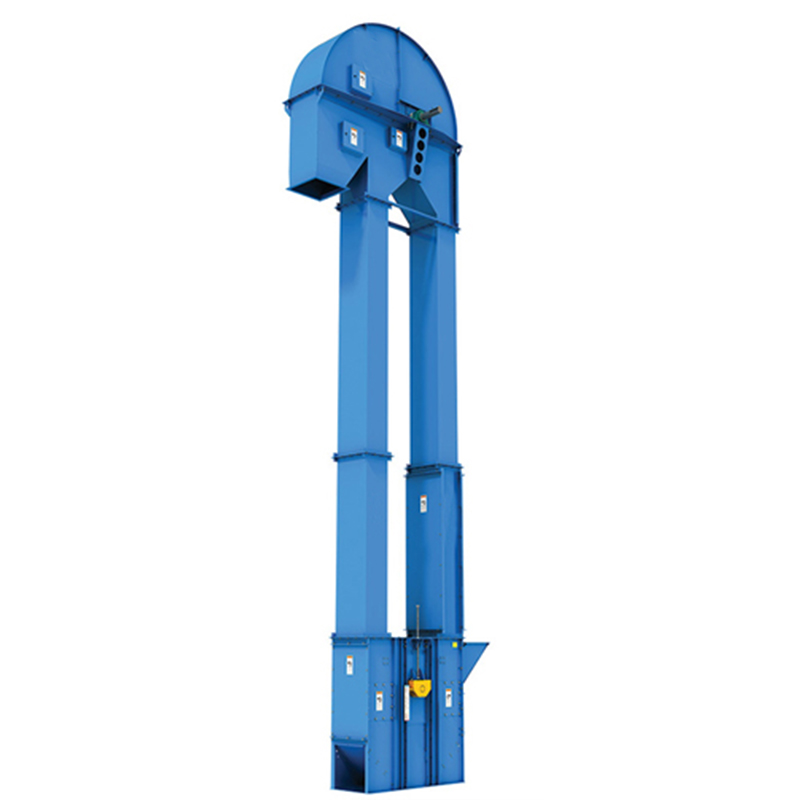

Пыленепроницаемый ковшовый элеватор с двойным корпусом для цемента использует конвейерную ленту EP и ленту из троса в качестве тяги, погрузку методом копания и разгрузку центробежным и гибридным методом.Обычный резиновый ремень выдерживает температуру материала 80 ℃, а термостойкий резиновый ремень — 120 ℃.По сравнению с ковшовым элеватором TD высота подъема и грузоподъемность значительно улучшены.
.
Ковшовый элеватор типа THG использует высокопрочную звеньевую цепь в качестве тяги, погрузки методом копания и разгрузки гравитационным и гибридным методом. Материалы могут транспортироваться при максимальной температуре 250 ℃, по сравнению с ковшовым элеватором TH, высота подъема и грузоподъемность равны. значительно улучшилось.
Ковш заполняется материалом и транспортируется к головному терминалу.Под действием центробежной силы параболической конструкции материалы выбрасываются из ковша в разгрузочный желоб.Приводное устройство с редуктором с вертикальным валом приводит в движение шкивы, обеспечивая круговое движение транспортировочных ковшей.После выгрузки материалов в разгрузочный желоб пустые ведра опускаются обратно на дно.
и повторите процесс.

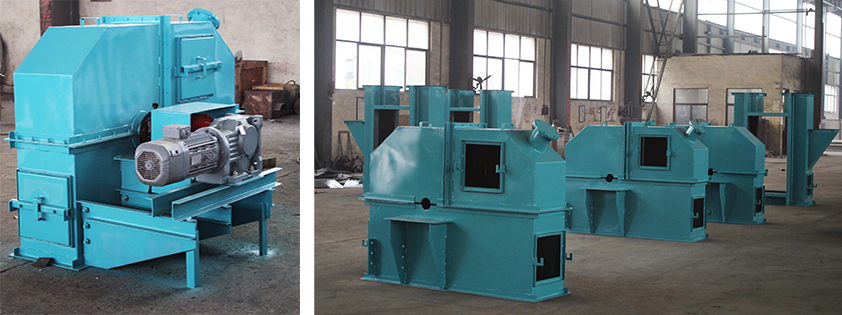

Фото продукта
1. Хорошая герметизация, меньше загрязнения окружающей среды.
2. Простота эксплуатации и обслуживания, меньше изнашиваемых деталей.
3. Низкая стоимость использования, благодаря экономии энергии и меньшему количеству обслуживания, стоимость использования очень низкая.
4. Надежная работа, передовой принцип конструкции, обеспечивающий надежность всей работы машины, хорошее уплотнение.Меньше загрязнения окружающей среды.
5. Структурная модель порта, высокая точность.Оболочка подшита и прижата посередине, а затем сварена, имеет хорошую жесткость и красивый внешний вид.
6. Механический размер невелик, по сравнению с другими видами лифтов с такой же высотой подъема, механический размер этого лифта меньше.
7. Большая пропускная способность. Эта серия подъемных машин имеет характеристики более NE15 ~ NE800.Производительность подъема варьируется от 15 до 800 м3/ч.
8. Простота в эксплуатации, меньшее обслуживание, меньше изнашиваемых деталей.Транспортирующая цепь представляет собой цепь с роликовыми втулками, которая используется для гравитационной разгрузки и вертикального подъема различных порошкообразных и кусковых частиц.
Пылезащитный цементный ковшовый элеватор с двойным корпусом (с ковшом Zh) Таблица технических параметров | |||||||||||
Основные технические параметры | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ | ТДГ |
160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | |
Производительность Q(м³/ч) | 24 | 31 | 51 | 74 | 118 | 167 | 253 | 361 | 571 | 816 | 1112 |
Ведро Объем/л | 1.9 | 2.9 | 4.6 | 7.4 | 12 | 19 | 29 | 47 | 74 | 117 | 184 |
Шаг ковшей /мм | 260 | 300 | 325 | 360 | 420 | 460 | 520 | 580 | 650 | 720 | 820 |
Вес тяговый ремень и ведро на метр (кг/м) | 22 | 21.5 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | 155.5 | 223 |
Скорость бега об/(м/с) | 1.2 | 1.2 | 1.34 | 1.34 | 1.5 | 1.5 | 1.68 | 1.65 | 1.86 | 1.86 | 1.836 |
Высота подъема макс/м | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
Примечание: емкость в таблице рассчитана исходя из 75% коэффициента заполнения. |
