МС
PK
8428399000

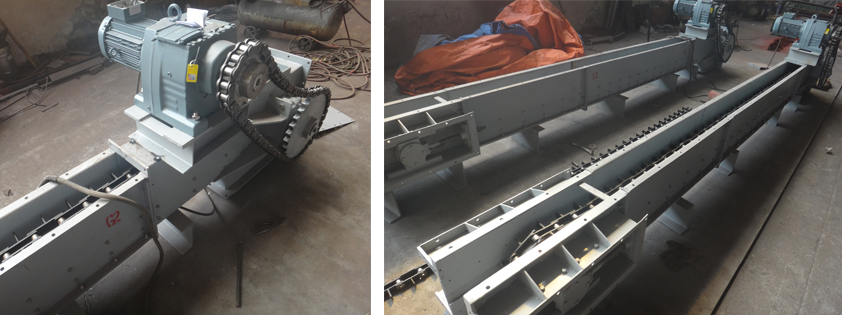

Наклонный скребковый цепной конвейер MC разработан как транспортное оборудование для порошка, частиц и мелкоблочного сыпучего материала, материал транспортируется вперед с помощью движущейся скребковой цепи, благодаря чему достигается непрерывная транспортировка.
Скребковый цепной конвейер подходит для случая применения, требующего закрытой транспортировки с небольшой вместимостью, сложной компоновки с несколькими точками загрузки материала, а также несколькими точками разгрузки. Наклонный скребковый цепной конвейер может транспортировать материал вертикально или с большим наклоном.
Перерабатываемый материал: _____ Насыпная плотность: _____т/м3 Размер материала: ____ мм Грузоподъемность: _____ т/ч Центральное расстояние от входа до выхода:______м Угол установки: ________° Рабочее напряжение: _____В ______Гц
Технические характеристики скребкового конвейера | ||||||
Тип | МС16 | МС20 | МС25 | МС32 | МС40 | |
Ширина желоба | 160 | 200 | 250 | 320 | 400 | |
Объемная плотность материала | 0,2~1,8 т/м³ | |||||
Транспортная высота | 5~30м | |||||
пропускная способность | скорость м/с | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 |
производительность м³/ч | 11 | 15 | 23 | 36 | 55 | |
скорость м/с | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
производительность м³/ч | 14 | 19 | 29 | 46 | 70 | |
скорость м/с | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
производительность м³/ч | 17 | 23 | 36 | 58 | 90 | |
скорость м/с | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | |
производительность м³/ч | 22 | 30 | 46 | 74 | 110 |
Заглубленная звездочка скребкового конвейера, язычок, разделитель
1. Поверхность зуба звездочки не должна иметь трещин или сильного износа. Максимальный износ звездочки, поддерживающей цепь с горизонтальным кольцом, не превышает 5 мм при шаге ≤ 22 мм и не более 6 мм при шаге ≥ 22 мм (доступный горизонтальный круг. Поместите цепь на звездочку и проверьте расстояние между верхней поверхностью кольца и ступицей).
2. Звездочка не должна иметь осевого завихрения.Зазор между двусторонней цепной звездочкой и сторонами стойки должен соответствовать конструктивным требованиям, как правило, не более 5 мм.
3. Защитная пластина и подцепное устройство не деформируются, а во время работы не происходит столкновения карт.На шпунте не должно быть трещин, а максимальный износ не должен превышать 20 % первоначальной толщины.
4. Материалы и размеры упругих элементов и срезных штифтов муфты должны соответствовать требованиям технической документации.
5. Пыленепроницаемый скребковый скребковый конвейер для угольного порошка, без трещин, без деформации, надежное соединение.
