туберкулез
PK
8431390000
Ковшовый элеватор с пластинчатой цепью TB использует роликовую цепь с пластинчатой втулкой в качестве тягового компонента, ковши закреплены на цепной пластине и расположены непрерывно, он загружается приточным типом и разгружается с низкой скоростью и большой нагрузкой.
Ковшовый подъемник типа TB подходит для транспортировки средних, массивных, хрупких, измельченных материалов плотностью менее 2 т/м3, температура материала не должна превышать 250 ℃, таких как уголь, руда, гравий, кокс и так далее.
● Превосходные рабочие характеристики. Широкий диапазон подъема: он поднимает не только порошок, частицы и блоки, но и крупный шлифовальный материал.
● Энергоэффективность и экономичность: небольшая приводная мощность, низкое энергопотребление, энергосбережение. При одинаковой высоте подъема потребление энергии составляет всего 1/3–1/2 по сравнению с ковшовым элеватором с кольцевой цепью.
● Пыленепроницаемая конструкция. Весь ковшовый элеватор имеет закрытую конструкцию, свободную от пыли и загрязнений, что может улучшить рабочую среду.
● Красивый внешний вид. Корпус ковшового элеватора имеет ребристую структуру, обладает хорошей жесткостью, высокой точностью и хорошим внешним видом.

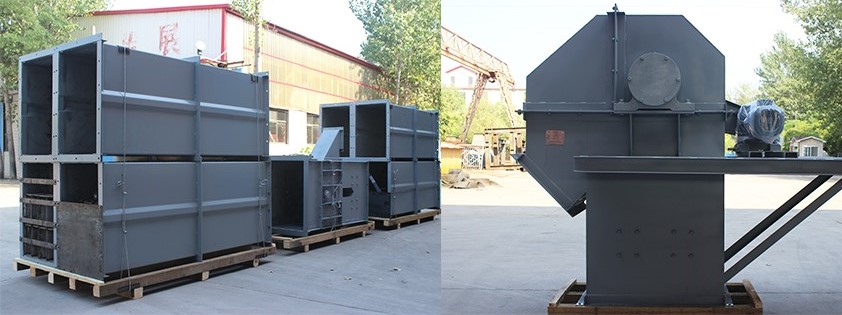

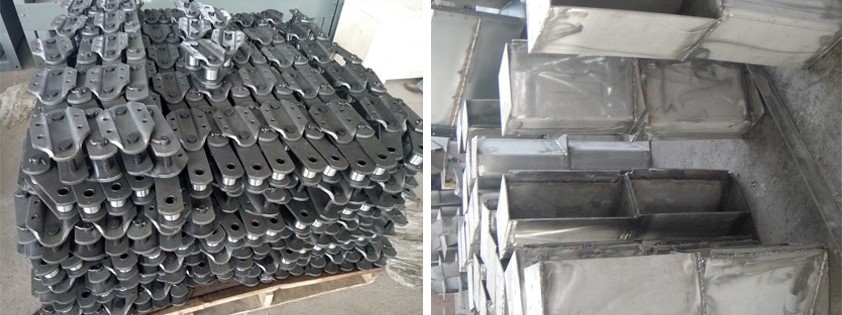

Фото продукта
Ковшовый элеватор с пластинчатой цепью | |||||||
Модель | ТБ250 | ТБ315 | ТБ400 | ТБ500 | ТБ630 | ТБ800 | ТБ1000 |
Производительность (м³/ч) | 20~29 | 51~72 | 85~121 | 135~191 | 207~294 | 281~398 | 398~565 |
Макс.Размер частицы | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Тип ковша | J | T | T | T | T | T | T |
Объем ковша (л) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Скорость ковша (м/с) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Шаг пластинчатой цепи (мм) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Пластинчатая цепь № | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Макс.Высота подъема (м) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
Монтаж пластинчато-цепного ковшового элеватора производить в следующем порядке: Установить фундаментные болты на фундамент согласно чертежу, а после закрепления нижней секции на фундаменте поочередно установить на нижнюю секцию средний корпус. (обратите внимание на положение установки средней корпуса двери).
После установки среднего корпуса устанавливаются верхняя часть и крышка головки, а затем устанавливается платформа трансмиссии.Установите мотор-редуктор, ведущую звездочку и приводную цепь на платформу трансмиссии.
