Какова максимальная частота вращения винтового конвейера?

1. Введение

Какая максимальная частота вращения винтового конвейера ??

Это частый вопрос от покупателей. Практический ответ прост: не существует единого универсального максимального числа оборотов для каждого шнекового конвейера. Правильная скорость зависит от конструкции конвейера, поведения материала, целевой мощности и планировки завода.

Винтовой конвейер может выглядеть просто. Он использует вращающийся шнек для перемещения сыпучего материала через желоб или трубу. Однако его скорость выбирается не наугад. должна Максимальная частота вращения винтового конвейера соответствовать многим эксплуатационным факторам.

Эти факторы включают в себя:

• Диаметр винта

• Требуемая мощность

• Насыпная плотность материала

• Текучесть материала

• Шаг винта

• Загрузка корыта

• Угол наклона

• Система привода конвейера

• Пределы износа

• Запас прочности

Для покупателей, работающих с цементом, зерном, удобрениями, золой, песком, угольным порошком и другими сыпучими материалами, обороты в минуту влияют гораздо больше, чем просто производительность. Это влияет на образование пыли, возврат материала, повреждение продукта, нагрузку на подшипники, энергопотребление и срок службы оборудования.

PK Machinery производит оборудование для транспортировки сыпучих материалов для проектов промышленной транспортировки. Компания предлагает винтовые конвейеры, в том числе трубчатые винтовые конвейеры, винтовые конвейеры U-образного типа и винтовые конвейеры для цемента.

В этой статье описываются максимальные обороты винтового конвейера, расчет скорости винтового конвейера, выбор рабочей скорости, влияние производительности, ограничения скорости и распространенные проблемы, связанные со скоростью.

Примечание. Лучшая скорость винтового конвейера не всегда является самой высокой скоростью.

2. Какова максимальная частота вращения винтового конвейера?

2.1 Прямой ответ: максимальная частота вращения зависит от конструкции

Винтовой конвейер может иметь максимально рекомендуемую частоту вращения. Однако это значение не является универсальным.

Различные шнековые конвейеры могут работать с очень разными скоростями. Небольшой легкий шнек может работать быстрее. Большой промышленный винтовой конвейер обычно работает медленнее. Причина проста. Винты большего размера переносят больше материала за один оборот и создают более высокую крутящую нагрузку.

Высокая частота вращения может выглядеть привлекательно, поскольку предполагает более высокую производительность. В реальном производстве это может создать проблемы. Это может увеличить износ, вибрацию, пыль, нагрузку на двигатель и материальный ущерб.

Итак, лучший вопрос не только: «Какова максимальная частота вращения?», лучший вопрос: «Какая рабочая скорость винтового конвейера обеспечивает стабильную производительность и безопасную работу?»

2.2 Почему максимальные обороты не всегда являются лучшими

Максимальное число оборотов в минуту часто указывается в таблицах производительности или в справочниках по продуктам. Эти значения полезны, но обычно они основаны на идеальных условиях.

Они могут предполагать сыпучие, неабразивные, сухие материалы. Их нельзя применять к липким, влажным, абразивным, плотным или хрупким материалам.

Для многих промышленных применений более безопасна более низкая расчетная скорость винтового конвейера. Это может уменьшить износ, улучшить стабильность подачи и защитить систему привода конвейера.

2.3 Типичные промышленные диапазоны скоростей

В некоторых источниках упоминается диапазон скоростей винтового конвейера около 300–400 об/мин. Это может относиться к некоторым небольшим или легким системам. Его не следует рассматривать как фиксированный ответ для всех проектов.

Многие промышленные винтовые конвейеры используют более низкие скорости. Некоторые более крупные конвейеры могут работать со скоростью десятки об/мин. В конкретном эталонном примере был выбран 16-дюймовый винтовой конвейер и рассчитана скорость 60 об/мин для этого применения.

Больший диаметр винта обычно означает более низкую скорость вращения. Меньший диаметр может использовать более высокую скорость вращения, если это позволяет поток материала.

2.4 Маленькие шнеки по сравнению с промышленными шнековыми конвейерами

Маленькие шнеки и промышленные винтовые конвейеры — это не одно и то же.

Сельскохозяйственный шнек для зерна может работать на высокой скорости. Сверхмощный винтовой конвейер для цемента, золы, шлама, песка или минерального порошка может нуждаться в более медленной работе.

Промышленные проекты требуют большего внимания к крутящему моменту, контролю за пылью, сроку службы подшипников, нагрузке материала и непрерывной работе. Им также нужна более строгая логика выбора скорости.

2.5 Максимальные обороты в минуту и ​​рабочие обороты в минуту

Максимальная частота вращения означает верхний предел скорости при выбранных расчетных условиях.

Рабочая частота вращения означает фактическую рабочую скорость, используемую во время производства. Это число, которое имеет наибольшее значение.

Правильные рабочие обороты часто ниже максимальных. Он должен обеспечивать стабильную транспортировку, безопасный крутящий момент, приемлемый износ и надежную разгрузку.

2.6 Выводы покупателя

Не выбирайте скорость винтового конвейера только по числу оборотов в минуту.

Начните с мощности, материала, диаметра винта, шага винта, угла наклона и рабочего цикла. Затем подтвердите окончательный выбор частоты вращения винтового конвейера посредством расчетов поставщика или испытаний материала.

Совет: Узнайте у поставщика как максимальные, так и рекомендуемые рабочие обороты.

3. Как частота вращения винтового конвейера влияет на производительность?

3.1 Число оборотов в минуту контролирует скорость движения материала

Число оборотов в минуту контролирует частоту вращения шнека.

Когда винт вращается быстрее, он может перемещать больше материала в час. Это верно только тогда, когда питание остается стабильным. Если материал не поступает на конвейер равномерно, более высокая скорость может не увеличить реальную производительность.

Производительность винтового конвейера обычно объемная. Его можно рассчитать в кубических метрах в час или кубических футах в час. Массовый выход тогда зависит от объемной плотности.

3.2. Производительность зависит не только от числа оборотов в минуту

Скорость — это только одна часть мощности.

Производительность винтового конвейера и частота вращения связаны, но это не одно и то же. Производительность также зависит от диаметра шнека, шага шнека, загрузки желоба, плотности материала, коэффициента заполнения и угла наклона.

Шнек большего размера может переносить больше материала за один оборот. Для винта меньшего размера может потребоваться более высокая скорость вращения для того же объема.

Винт с половинным шагом переносит меньше материала за оборот, чем винт с полным шагом. Модифицированная витка винта также может снизить эффективную мощность.

3.3 Почему более высокие обороты могут снизить реальную производительность

Более высокая частота вращения может снизить реальную производительность в некоторых приложениях.

Чрезмерная частота вращения конвейера может привести к:

• Резервный материал

• Образование пыли

• Деградация продукта

• Несущая нагрузка

• Вибрация вала

• Повышенный износ полета

• Перегрузка двигателя

• Плохой контроль разряда

Вот почему стабильная производительность важнее, чем теоретическая максимальная скорость. Конвейер, работающий медленнее, но плавно, зачастую лучше, чем тот, который работает быстро и нестабильно.

3.4 Пример логики емкости

Практический расчет скорости винтового конвейера следует четкой последовательности.

1. Определите необходимую мощность.

2. Подтвердите объемную плотность материала.

3. Выберите загрузку через лоток.

4. Выберите диаметр винта.

5. Проверьте мощность при 1 об/мин.

6. Отрегулируйте шаг и тип полета.

7. Рассчитайте фактическую рабочую скорость.

8. Подтвердите выбор двигателя и редуктора.

Например, для плотного материала может потребоваться винт большего размера при более низких оборотах. Для легкого и сыпучего материала можно использовать шнек меньшего размера при более высоких оборотах.

Любой пример мощности должен быть помечен как требующий проверки до тех пор, пока не будут подтверждены данные о материале и модели.

Примечание. При расчете скорости винтового конвейера следует учитывать объем материала, а не только его вес.

4. Основные факторы, ограничивающие частоту вращения винтового конвейера.

4.1 Диаметр винта

Диаметр шнека является одним из основных факторов скорости вращения винтового конвейера.

Винты большего размера перемещают больше материала за один оборот. Из-за этого им часто требуются более низкие обороты. Они также создают более высокую вращающуюся массу и более высокую нагрузку на подшипники.

Слишком быстрое вращение винта большего размера может увеличить вибрацию, шум и механическое напряжение.

4.2 Шаг винта и тип полета

Шаг влияет на то, сколько материала перемещается за оборот.

Стандартный шаг обычно используется при транспортировке общего назначения. Короткий и половинный шаг снижают производительность при одних и тех же оборотах. Они могут быть полезны при наклонной транспортировке, но меняют требуемую скорость.

Модифицированная резьба винта также влияет на производительность. Разрезанные, сложенные, ленточные и лопастные лопасти могут использоваться для смешивания сложных материалов. Однако они могут снизить эффективность транспортировки.

4.3 Объемная плотность и текучесть материала

Плотные материалы требуют большего крутящего момента.

Для материалов с плохой текучестью может потребоваться более низкая скорость, чтобы уменьшить закупоривание, образование мостов и перегрузку. Свободнотекущие неабразивные материалы могут обеспечить более высокую скорость.

Текучесть материала также влияет на скорость транспортировки материала. Сухой, сыпучий порошок ведет себя иначе, чем влажный, липкий или уплотненный материал.

4.4 Абразивность материала

Абразивные материалы обычно должны работать на более низких скоростях.

Высокие обороты могут ускорить износ:

• Винтовой полет

• Стена корыта

• Вкладыши

• Подвесные подшипники

• Уплотнения вала

• Зоны разгрузки

Когда материалы включают песок, золу, минеральный порошок или твердые частицы, контроль износа становится важным.

4.5 Угол наклона

Угол наклона сильно влияет на выбор частоты вращения винтового конвейера.

По мере увеличения угла возрастает риск отката материала. Емкость обычно падает, а потребность в электроэнергии увеличивается.

Наклонные шнековые конвейеры требуют более тщательного выбора скорости, чем горизонтальные конвейеры. Может потребоваться меньший шаг, трубчатый корпус или больший диаметр.

4.6 Способ кормления

Винтовой конвейер с регулируемой подачей отличается от шнекового питателя.

На конвейер с регулируемой подачей поступает регламентированное количество материала. Шнековый питатель может быть перегружен на входе. Он должен вытягивать материал из бункера, бункера или силоса.

Условия, связанные с наводнениями, требуют специального проектирования. Они могут создавать более высокий крутящий момент при запуске.

4.7 Система привода и номинальный крутящий момент

Система привода конвейера должна соответствовать выбранной скорости и крутящему моменту.

К важным деталям относятся двигатель, редуктор, муфта, вал, подшипники и защитные ограждения. Если скорость слишком высока, эти детали могут перегреться, вибрировать или преждевременно выйти из строя.

Совет: Прежде чем проверять скорость винтового вала, проверьте крутящий момент и пусковую нагрузку.

5. Процесс расчета и выбора скорости винтового конвейера

5.1 Начните с необходимой мощности

Начните с необходимой пропускной способности.

Покупатели могут предоставить мощность как:

• т/ч

• кг/ч

• м⊃3;/ч

• фут⊃3;/ч

Массовый расход необходимо преобразовать в объемный расход. Винтовой конвейер перемещает материал по объему, а не только по весу.

Данные о мощности должны быть помечены как требующие проверки до тех пор, пока материал, модель и компоновка не будут подтверждены.

5.2 Преобразование массового расхода в объемный расход

Объемная плотность имеет важное значение.

Например, для производительности 10 т/ч плотного цемента требуется другая скорость шнекового конвейера, чем для 10 т/ч легкого порошка. Вес может быть одинаковым, но объем может сильно отличаться.

Вот почему поставщики запрашивают название материала, плотность, размер частиц и уровень влажности.

5.3 Выбор диаметра и загрузки желоба

Далее выберите диаметр шнека и загрузку желоба.

Больший диаметр позволяет перемещать больше материала за один оборот. Для тяжелых, абразивных или вялых материалов может потребоваться более низкая загрузка желоба.

Загрузка желоба также влияет на износ и энергопотребление. Тяжело нагруженному конвейеру может потребоваться больший крутящий момент и более прочные компоненты.

5.4 Корректировка тангажа и модифицированные полеты

Возможность изменения тангажа и типа полета.

Короткий шаг, половинный шаг, полет ленты, разрезной полет и лопасти могут изменить движение материала. Они могут улучшить контроль, смешивание или усложнить обработку материалов. Они также могут снизить пропускную способность.

Поэтому правильный расчет должен учитывать конструкцию витка винта.

5.5 Подтверждение рабочих оборотов

После выбора диаметра, шага, нагрузки и данных о материале можно рассчитать рабочую частоту вращения.

Конечная частота вращения не должна превышать максимальную рекомендуемую скорость для выбранного размера конвейера и состояния материала.

Он также должен соответствовать мощности двигателя, передаточному числу редуктора, прочности вала, номиналу подшипника и требованиям безопасности.

Примечание. Правильная рабочая скорость винтового конвейера требует как расчета, так и проверки применения.

6. Что произойдет, если частота вращения винтового конвейера будет слишком высокой или слишком низкой?

6.1 Проблемы, вызванные чрезмерными оборотами

Чрезмерное число оборотов может создать несколько проблем.

Это может привести к запылению, ухудшению качества продукта, чрезмерному износу, высокому шуму, вибрации вала, перегреву подшипников и сокращению срока службы оборудования.

Мелкий порошок может стать более переносимым по воздуху. Хрупкий материал может сломаться. Абразивный материал может быстрее изнашивать винт.

6.2 Проблемы, вызванные низкими оборотами

Низкая частота вращения также может создавать проблемы при недостаточной мощности.

Возможные проблемы включают плохую разгрузку, скопление материала, нестабильную подачу, медленное производство и узкие места в процессе.

Если шнек вращается слишком медленно, он может не удалить материал из зоны впуска. Это может увеличить нагрузку и снизить стабильность кормления.

6.3 Признаки устранения неполадок, связанных со скоростью

Проблемы, связанные со скоростью, часто заметны в производстве.

Общие признаки включают в себя:

• Снижение пропускной способности

• Частая закупорка

• Чрезмерная вибрация

• Перегрев подшипника

• Утечка пыли

• Перегрузка двигателя

• Резервный материал

• Неравномерная разрядка

Эти проблемы могут быть связаны со скоростью, шагом, скоростью подачи, поведением материала или расположением конвейера.

6.4 Почему может помочь управление ЧРП

Частотно-регулируемый привод может помочь регулировать рабочую скорость винтового конвейера.

Это полезно для контролируемой подачи, различных материалов, периодической работы и настройки процесса. Это дает операторам больше гибкости при запуске и настройке.

Однако управление ЧРП не может исправить конвейер неправильного размера. Если диаметр, шаг или мощность привода винта неправильны, одного контроля скорости недостаточно.

Совет: используйте управление ЧРП для настройки, а не для исправления неправильного размера конвейера.

7. Как выбрать правильную частоту вращения для различных применений шнекового конвейера

7.1 Частота вращения горизонтального шнекового конвейера

Горизонтальные шнековые конвейеры обычно легче подобрать по размеру.

Они могут обеспечить стабильную производительность при контролируемом кормлении. Число оборотов в минуту по-прежнему должно соответствовать плотности материала, диаметру шнека, нагрузке на желоб и шагу.

Горизонтальный конвейер для сухого зерна может использовать скорость, отличную от скорости конвейера для абразивной золы или мелкого цементного порошка.

7.2 Частота вращения наклонного шнекового конвейера

Наклонные шнековые конвейеры требуют более тщательного выбора скорости.

По мере увеличения угла увеличивается риск отката. Мощность может снизиться, а спрос на электроэнергию может вырасти.

В некоторых случаях меньший шаг, трубчатый корпус или больший диаметр могут улучшить производительность. Более высокая скорость не всегда является правильным ответом.

7.3 Скорость вращения шнекового конвейера для цемента

Винтовые конвейеры для цемента должны балансировать производительность, контроль запыленности и потребляемую мощность.

Цемент и летучая зола могут образовывать пыль. Они также могут создавать постоянную нагрузку на систему привода. Диапазон скоростей винтового конвейера должен соответствовать требуемой скорости дозирования или разгрузки бункера.

PK Machinery предлагает варианты винтовых конвейеров для цемента для систем подачи и транспортировки цемента. Покупатели должны подтвердить окончательную частоту вращения на основе типа цемента, насыпной плотности, расстояния транспортировки, угла наклона и требуемой производительности.

7.4 Частота вращения трубчатого шнекового конвейера

Трубчатые винтовые конвейеры имеют закрытый трубчатый кожух.

Они могут уменьшить утечку пыли и улучшить удержание материала. Их часто используют для порошков, гранул, золы, цемента, удобрений и подобных материалов.

Их частота вращения должна учитывать накопление материала, доступ для очистки, потребности в уплотнении и нагрузку на привод.

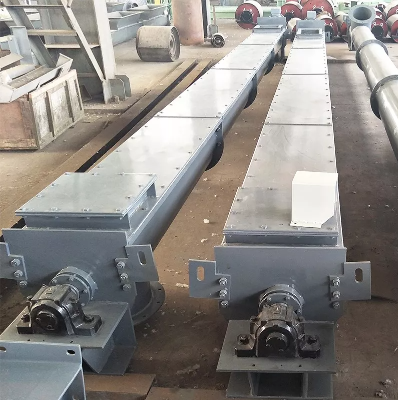

7.5 Частота вращения винтового конвейера U-типа

Винтовые конвейеры U-типа обычно используются для горизонтальной транспортировки или транспортировки под малым углом.

Они обеспечивают более легкий осмотр и очистку, чем многие трубчатые конструкции. Их скорость должна соответствовать материалу и необходимой производительности.

Конвейер U-образного типа может быть хорошим выбором, когда важен доступ для технического обслуживания.

Примечание. Для разных применений винтовых конвейеров требуются разные ограничения скорости.

8. Практический контрольный список запросов цен для выбора скорости вращения винтового конвейера

Прежде чем запросить окончательный RPM, подготовьте данные проекта.

Полный запрос предложения помогает поставщику более точно рассчитать скорость. Это также уменьшает ошибки проектирования.

Предоставьте следующую информацию:

При замене старого конвейера также укажите текущую скорость вала шнека, мощность двигателя, диаметр шнека, шаг и признаки неисправности.

Совет: при запросе выбора скорости вращения винтового конвейера присылайте фотографии и компоновочные чертежи.

9. Распространенные ошибки при выборе скорости вращения шнекового конвейера

9.1 Использование максимального числа оборотов в качестве ежедневного рабочего числа оборотов в минуту

Максимальная частота вращения не должна автоматически становиться ежедневной настройкой.

Ежедневная рабочая частота вращения должна обеспечивать стабильную производительность, низкий износ и безопасную механическую нагрузку.

9.2 Игнорирование плотности материала

Плотные материалы требуют большего крутящего момента.

Если пренебречь насыпной плотностью, система привода конвейера может быть перегружена. Это может привести к сбою при запуске или перегреву двигателя.

9.3 Игнорирование угла наклона

Скорость, которая работает горизонтально, может не сработать на уклоне.

При наклонной транспортировке требуется больше внимания к отступу, наклону, стилю корпуса и потребляемой мощности.

9.4 Игнорирование тангажа и типа полета

Шаг винта и виток винта влияют на производительность.

Для винта с половинным шагом, ленточной скребком или лопастной конструкции может потребоваться другая частота вращения, чем для винта со стандартным шагом.

9.5. Рассматривая мощность как фиксированное число

Вместимость меняется в зависимости от материала и компоновки.

Опубликованное значение емкости следует рассматривать как справочное. Окончательная мощность должна быть подтверждена расчетами или испытаниями поставщика.

Примечание. Большинство ошибок при выборе числа оборотов возникают из-за неполных данных о материале.

10. Заключение

Не существует единого универсального максимального числа оборотов в минуту для винтового конвейера..

Максимальная частота вращения зависит от диаметра шнека, шага шнека, свойств материала, нагрузки на желоб, угла наклона, системы привода и запаса прочности. Небольшой шнек может работать быстро, но для тяжелого промышленного шнекового конвейера часто требуется более низкая и более стабильная скорость.

Наилучший подход – выбрать правильную рабочую скорость винтового конвейера путем расчета. Начните с необходимой мощности и объемной плотности. Затем подтвердите диаметр, шаг, нагрузку на желоб, угол наклона и мощность привода.

Более высокие обороты не всегда означают лучшую производительность. Это может увеличить износ, пыль, вибрацию, шум и риск перегрузки. Более низкая скорость может повысить надежность, но она все равно должна соответствовать требуемой мощности.

Для проектов по перевалке сыпучих материалов, требующих расчета скорости винтового конвейера, проверки производительности или выбора системы привода конвейера, PK Machinery может помочь покупателям оценить подходящее решение на основе свойств материала, целевой производительности, расстояния транспортировки, угла установки и компоновки завода.

Свяжитесь с PK Machinery, чтобы обсудить требования к вашему проекту винтового конвейера.

Часто задаваемые вопросы

Вопрос: Какова максимальная частота вращения винтового конвейера?

A: Максимальная частота вращения винтового конвейера — это самая высокая безопасная скорость для конкретной конструкции, материала и компоновки.

Вопрос: Как производится расчет скорости винтового конвейера?

A: Расчет скорости винтового конвейера начинается с определения производительности, объемной плотности, диаметра, шага и загрузки желоба.

Вопрос: Почему рабочая скорость винтового конвейера ниже максимальной скорости вращения?

О: Рабочая скорость винтового конвейера часто бывает ниже, чтобы уменьшить износ, пыль, вибрацию и риск перегрузки.

Вопрос: Что влияет на выбор частоты вращения винтового конвейера?

A: Выбор частоты вращения винтового конвейера зависит от сыпучести материала, диаметра шнека, угла наклона, шага и мощности привода.

Вопрос: Как связаны производительность винтового конвейера и частота вращения?

Ответ: Производительность винтового конвейера и частота вращения связаны между собой, но производительность также зависит от шага, загрузки и плотности материала.

Вопрос: Влияет ли вращение винта на частоту вращения конвейера?

А: Да. Тип шнека изменяет движение материала, перемешивающее действие, производительность и требуемую частоту вращения конвейера.

Вопрос: Может ли более высокая частота вращения конвейера снизить затраты?

О: Не всегда. Более высокие обороты конвейера могут увеличить износ, затраты на техническое обслуживание, энергопотребление и время простоя.

Вопрос: Какие проблемы указывают на неправильную скорость винтового вала?

О: Неправильная скорость винтового вала может привести к блокировке, возврату в работу, утечке пыли, перегреву подшипника или перегрузке двигателя.
